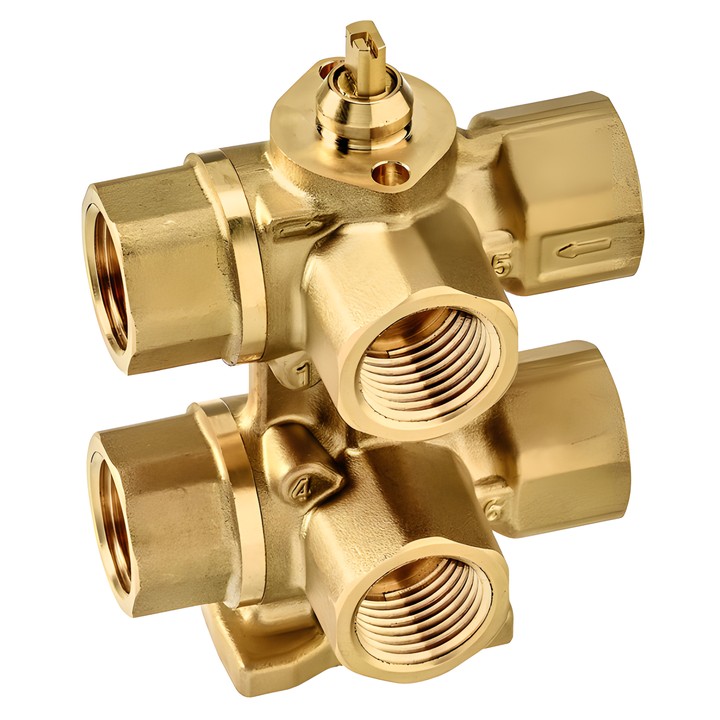

Belimo R3015-P63-P25-B1 - valvola a sfera di regolazione a 6 vie

Belimo R3015-P63-P25-B1 – valvola con orifizio di regolazione

Questa valvola a sfera di regolazione a 6 vie con filettatura femmina serve per commutare o regolare in modo analogico il flusso d’acqua negli elementi di riscaldamento e raffreddamento. Le due sequenze (raffreddamento/riscaldamento) sono gestite da un unico attuatore rotativo a 90°.

Caratteristiche e specifiche principali

• DN 15, attacco Rp 1/2", filettatura femmina secondo ISO 7-1; PN 16.
• Kvs (sequenza 1): 0.63 m³/h; Kvs (sequenza 2): 0.25 m³/h.
• Fluido: acqua, acqua con massimo 50% vol. di glicole; temperatura del fluido: 6...80°C [43...176°F].
• Pressione differenziale massima ∆pmax: 100 kPa; pressione di chiusura ∆ps: 350 kPa; funzionamento silenzioso Δpv100 <50 kPa.
• Caratteristica di portata lineare; perdita ammessa: a tenuta di bolle, classe di tenuta A (EN 12266-1).
• Angolo di rotazione 90°: sequenza 1 – 0...30° (raffreddamento consigliato), zona morta – 30...60°, sequenza 2 – 60...90° (riscaldamento consigliato).
• La valvola di scarico della pressione integrata compensa le variazioni della pressione del fluido in un volume chiuso quando la valvola è in posizione chiusa (45°).

Indicazioni di montaggio

La valvola può essere montata con il mandrino in qualsiasi posizione, da verticale a orizzontale. Non montarla sospesa con l’asse rivolto verso il basso. Rispettare la direzione corretta del flusso; la posizione della sfera corrisponde al contrassegno «L» sull’asse.
