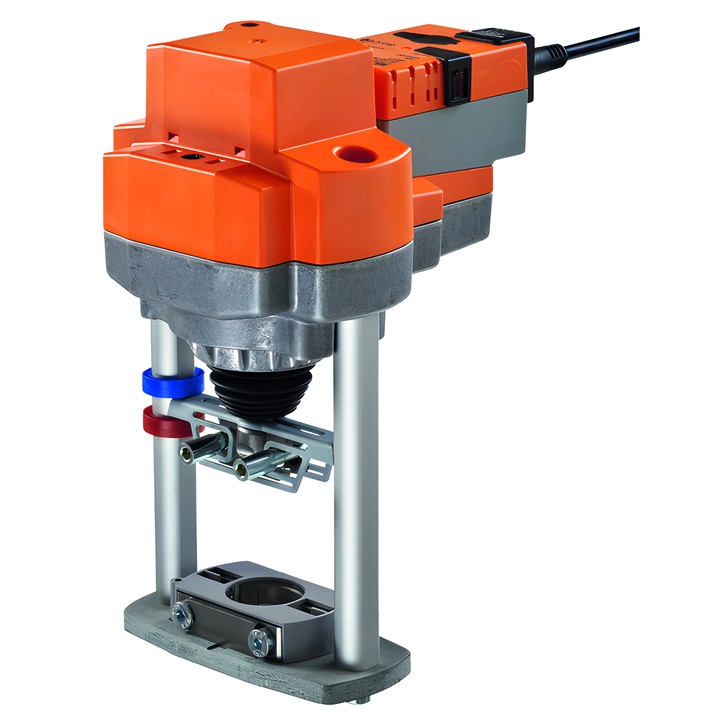

Belimo RV24A-SZ - attuatore lineare per valvole a globo

Attuatore lineare Belimo RV24A-SZ

RV24A-SZ è un attuatore modulante per valvole a globo a 2 e 3 vie. Il segnale di comando Y determina la posizione dell’attuatore, mentre il segnale di retroazione U consente la lettura elettrica della posizione.

Specifiche principali

• Forza di spinta: 4500 N; corsa: 50 mm; tempo di corsa: 150 s / 50 mm.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Campo di lavoro Y: 0.5...10 V; segnale di retroazione della posizione U: 0.5...10 V, max. 0.5 mA.
• Potenza assorbita durante il funzionamento: 6 W; in posizione di riposo: 1.5 W; potenza per il dimensionamento dei cavi: 11 VA.
• Collegamento di alimentazione e comando: cavo 1 m, 4x 0.75 mm².
• Grado di protezione IEC/EN: IP54; grado di protezione NEMA/UL: NEMA 2.
• Temperatura ambiente: 0...50°C; umidità ambientale: max. 95% RH, senza condensa.

Montaggio e funzionamento

L’attuatore viene montato direttamente sulla valvola mediante ganasce di serraggio sagomate. Può essere ruotato di 360° sul collo della valvola. Un pulsante consente il comando manuale, mentre un interruttore permette di cambiare la direzione del movimento. L’adattamento al campo meccanico avviene alla prima accensione dell’alimentazione; può essere avviato anche con il pulsante. L’attuatore è protetto contro i sovraccarichi e si arresta automaticamente al raggiungimento della posizione finale.
