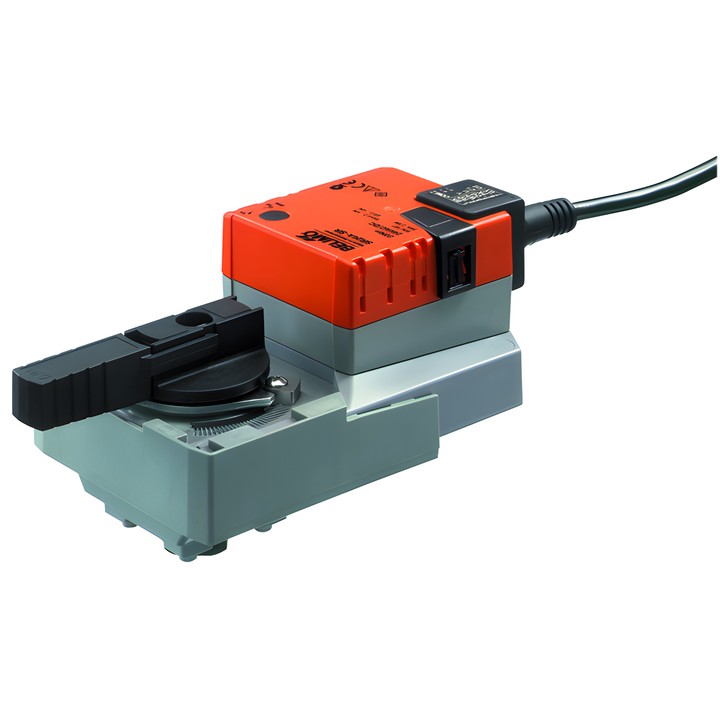

Belimo SR24A-SZ - servomotore rotativo per valvole a sfera

Belimo SR24A-SZ – servomotore rotativo per valvole a sfera

Il servomotore è progettato per valvole a sfera in impianti fissi di riscaldamento, ventilazione e condizionamento. Il segnale di controllo Y determina la posizione del servomotore, mentre la tensione di misura U consente la lettura elettrica della posizione della valvola.

Caratteristiche principali

• Coppia: 20 Nm; tensione nominale: AC/DC 24 V.
• Intervallo del segnale di controllo Y: 0.5...10 V; segnale di retroazione della posizione U: 0.5...10 V.
• Tempo di corsa: 90 s / 90°; precisione di posizionamento: ±5%.
• Potenza assorbita durante il funzionamento: 2.5 W; a riposo: 0.4 W; potenza di dimensionamento: 5 VA.
• Collegamento di alimentazione e controllo: cavo 1 m, 4x 0.75 mm².
• Comando manuale tramite pulsante con possibilità di blocco; angolo di rotazione regolabile con arresti meccanici.
• Montaggio diretto sulla valvola a sfera con una sola vite centrale; l’orientamento di montaggio può essere scelto a intervalli di 90°.
• Grado di protezione: IP54; temperatura ambiente: -30...50°C.
