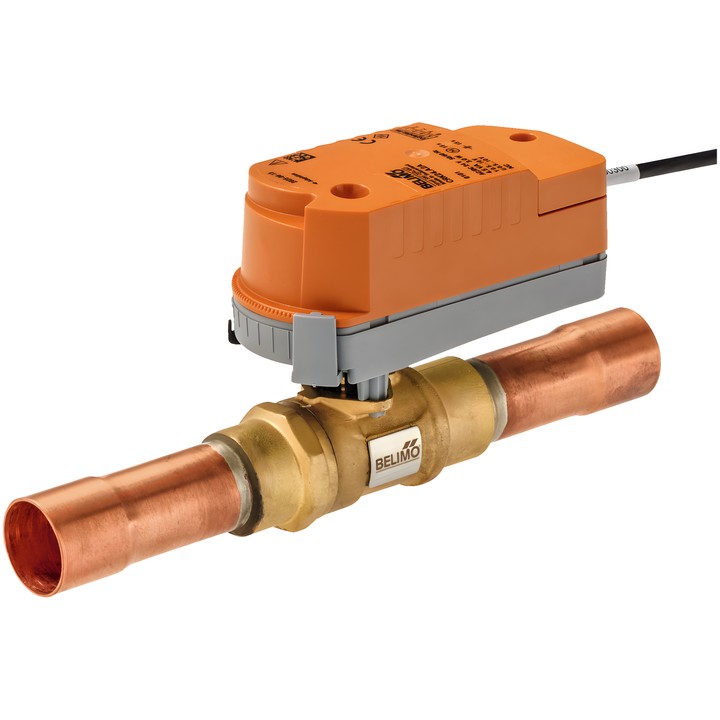

Belimo X8016M.11A2A - valvola di regolazione a due vie per refrigeranti

Belimo X8016M.11A2A – valvola di regolazione per impianti di refrigerazione

Valvola di regolazione a due vie progettata per regolare il flusso dei refrigeranti HFC e HFO. Adatta ai refrigeranti della classe di sicurezza A2L (ISO 817). La valvola è comandata da un attuatore rotativo ed è dotata di una funzione di chiusura di sicurezza con SuperCap.

Principali dati tecnici

• Kvs: 1.2 m³/h; PN 50; pressione di esercizio ammissibile ps 5000 kPa; pressione differenziale massima ∆pmax 3500 kPa.
• Attacco: manicotto ODF 16-16 mm per brasatura interna.
• Alimentazione AC/DC 24 V; intervallo di tensione AC 19.2...28.8 V / DC 21.6...28.8 V; frequenza 50/60 Hz.
• Comando modulante: intervallo operativo Y 0.5...10 V; segnale di retroazione della posizione U 0.5...10 V.
• Tempo di corsa del motore 15 s / 90°; tempo di corsa della funzione di sicurezza 15 s / 90°.
• Potenza assorbita durante il funzionamento 2.5 W, in posizione di riposo 0.5 W; potenza di dimensionamento 5 VA. Collegamento elettrico: cavo 3 m, 4x 0.34 mm².
• Temperatura del fluido -20...70°C [-4...158°F]; con ZCQ-E 70...120°C [158...248°F]. Temperatura ambiente -30...50°C [-22...122°F], senza irraggiamento.
• Caratteristica di portata a percentuale uguale (VDI/VDE 2173); a tenuta di bolle, classe di tenuta A (EN 12266-1).
• Corpo: ottone CW617N; elemento di chiusura: acciaio inossidabile AISI 316L.
• Grado di protezione IEC/EN IP40; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).

Il montaggio è consentito dalla posizione verticale a quella orizzontale rispetto allo stelo; non montare la valvola con lo stelo rivolto verso il basso. Il flusso è possibile in entrambe le direzioni. In caso di utilizzo di refrigeranti infiammabili, l’idoneità del prodotto deve essere verificata separatamente per ciascuna applicazione.
