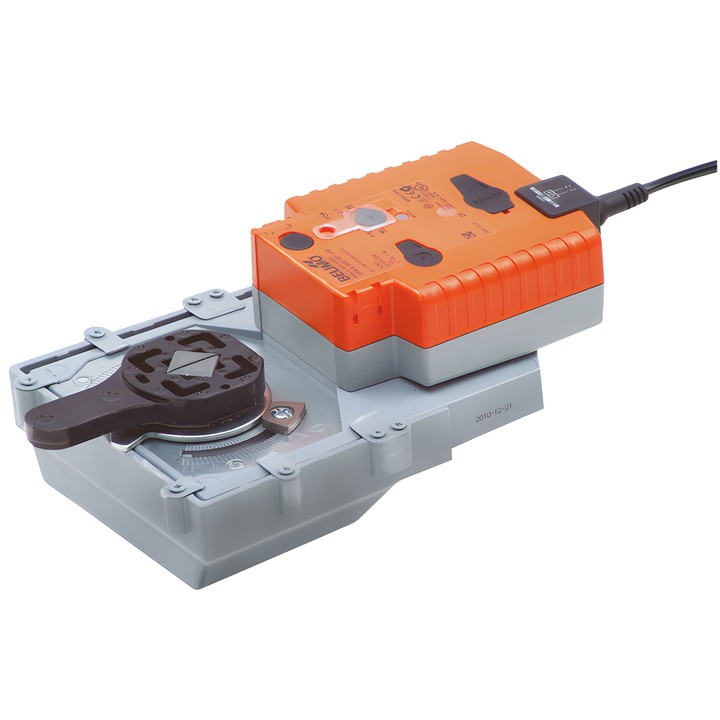

Belimo GRK24A-SZ-5
Attuatore rotativo analogico con funzione di sicurezza per valvole rotative e valvole a farfalla. Durante il funzionamento normale, l’attuatore posiziona la valvola secondo la richiesta e carica i condensatori integrati. In caso di interruzione dell’alimentazione, utilizza l’energia immagazzinata per portare la valvola nella posizione di sicurezza.
Caratteristiche e parametri principali
- Coppia del motore: 40 Nm; tensione nominale: AC/DC 24 V.
- Campo di funzionamento Y: 0.5...10 V; segnale di feedback U: 0.5...10 V.
- Posizione di sicurezza: NC/NO oppure regolabile da 0...100% con la manopola POP, con incrementi del 10%.
- Tempo di mantenimento in caso di interruzione dell’alimentazione (PF): 2s; tempo di corsa del motore: 150 s / 90°; tempo di corsa della funzione di sicurezza: 35 s / 90°.
- Collegamento flangiato: F05; collegamento alimentazione / comando: Cavo 1 m, 4x 0.75 mm².
- Consumo durante il funzionamento: 11 W; in stato di riposo: 3 W; potenza nominale: 21 VA.
- Grado di protezione dell’involucro IEC/EN: IP54; grado di protezione NEMA/UL: NEMA 2.
- Azionamento manuale tramite pulsante; angolo di rotazione regolabile con arresti meccanici.
L’attuatore è progettato per impianti fissi di riscaldamento, ventilazione e climatizzazione. I condensatori vengono forniti completamente scarichi e devono essere caricati per circa 20 s prima della messa in servizio.
