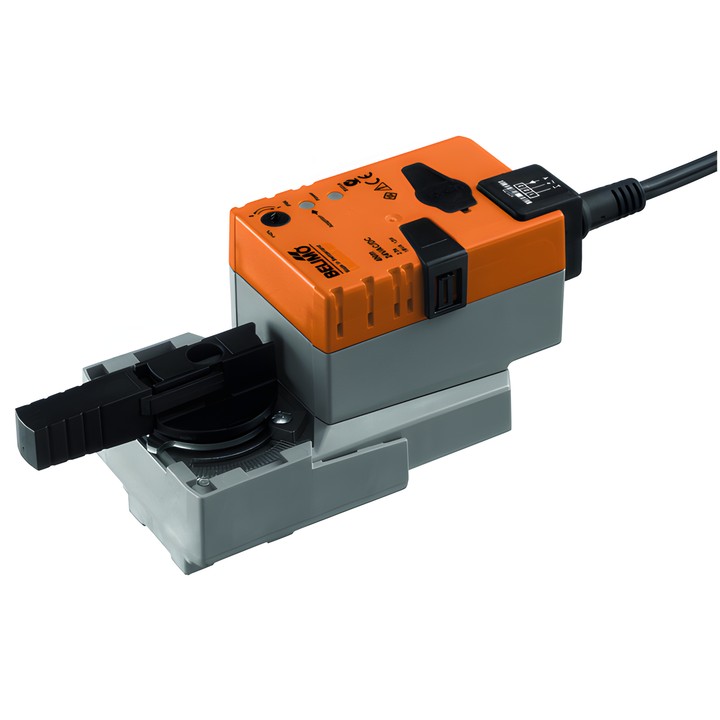

Servomotore rotativo Belimo LRQ24A-SZ
LRQ24A-SZ è un servomotore modulante per valvole a sfera, destinato a impianti fissi di riscaldamento, ventilazione e climatizzazione. Il segnale di comando Y determina la posizione della valvola, mentre la tensione U serve a indicare elettricamente la posizione e può fungere da segnale di comando per altri servomotori.
Caratteristiche e specifiche principali
- Coppia: 4 Nm; tempo di corsa: 9 s / 90°.
- Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
- Intervallo operativo del segnale di comando Y: 0.5...10 V; segnale di retroazione della posizione U: 0.5...10 V.
- Potenza assorbita durante il funzionamento: 13 W; in posizione di riposo: 2 W; potenza di dimensionamento per la scelta dei cavi: 23 VA.
- Collegamento di alimentazione e comando: cavo da 1 m, 4x 0.75 mm².
- Comando manuale tramite pulsante con possibilità di blocco; indicatore meccanico di posizione rimovibile.
- Angolo di rotazione regolabile con arresti meccanici; adattamento manuale o automatico alla prima accensione.
- Grado di protezione IEC/EN: IP54; grado di protezione NEMA/UL: NEMA 2.
- Temperatura ambiente: -30...40°C [-22...104°F].
Il servomotore si monta direttamente sulla valvola a sfera con una sola vite centrale. La posizione di montaggio rispetto alla valvola può essere scelta con incrementi di 90°. Il servomotore è protetto contro i sovraccarichi e si arresta automaticamente al raggiungimento dell’arresto.
