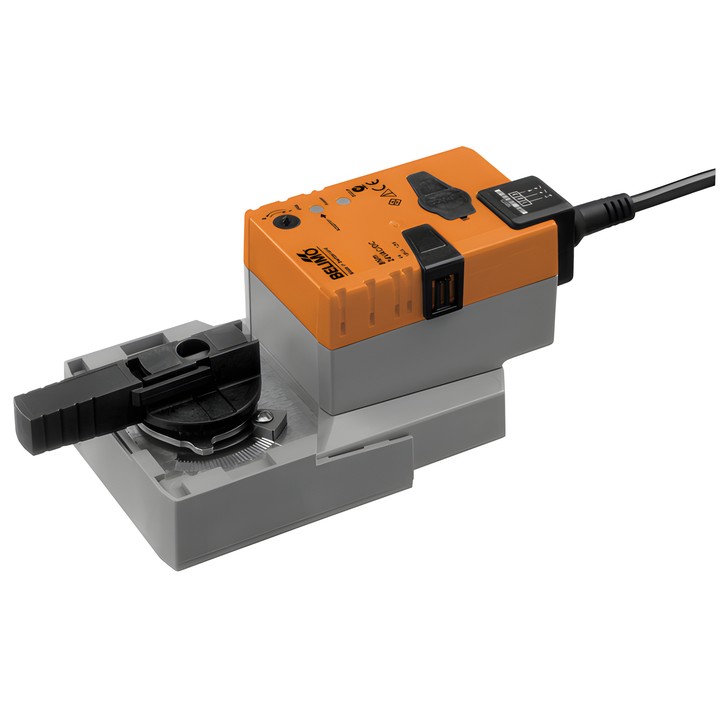

Belimo NRQ24A-SZ – attuatore per valvole a sfera

Attuatore rotativo con regolazione modulante. Il segnale Y determina la posizione dell’attuatore, mentre la tensione U viene utilizzata per l’indicazione elettrica della posizione della valvola.

Caratteristiche e parametri principali

• Coppia del motore: 8 Nm.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Campo operativo del segnale Y: 0.5...10 V; retroazione di posizione U: 0.5...10 V.
• Tempo di corsa del motore: 9 s / 90°.
• Potenza assorbita durante il funzionamento: 13 W; a riposo: 2 W; potenza di dimensionamento per la scelta dei cavi: 23 VA.
• Collegamento di alimentazione e comando: cavo da 1 m, 4x 0.75 mm².
• Regolazione manuale tramite pulsante con possibilità di blocco; angolo di rotazione regolabile con arresti meccanici.
• Adattamento manuale, automatico alla prima accensione.
• Grado di protezione IEC/EN: IP54; temperatura ambiente: -30...40°C.

Il montaggio diretto sulla valvola a sfera avviene mediante una sola vite centrale. È consentito il funzionamento in parallelo degli attuatori, tenendo conto dei dati relativi ai loro parametri.
