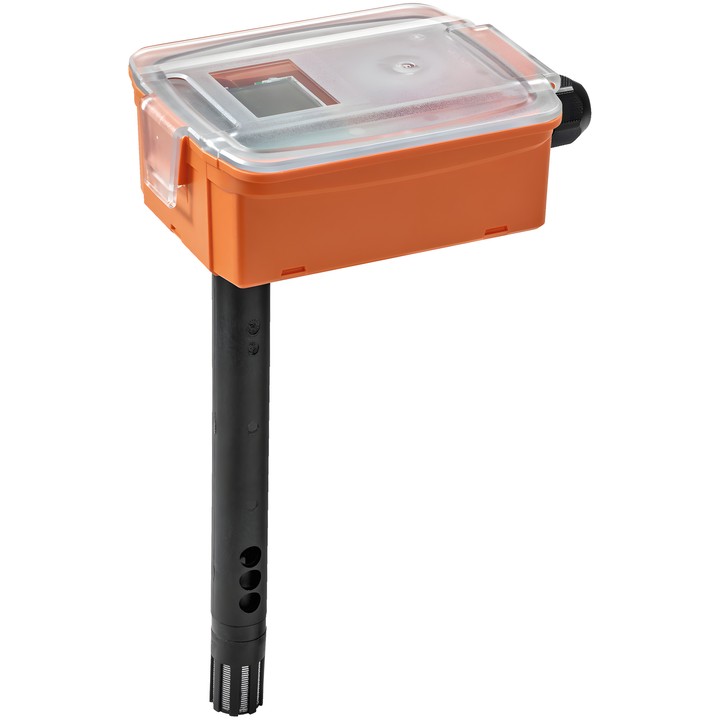

Belimo 22DTM-1106 - sensore da canale per CO₂, umidità e temperatura

Belimo 22DTM-1106 – sensore da canale

Sensore attivo progettato per misurare CO₂, umidità e temperatura dell’aria in un canale. La versione 22DTM-1106 è dotata di display LCD.

Caratteristiche e parametri principali

• Grandezza misurate: CO₂, umidità relativa e temperatura.
• Tecnologia di misura della CO₂: doppio canale, NDIR.
• Campo di misura della CO₂: impostazione di fabbrica 0...2000 ppm; con A-22G-A05: 0...5000 ppm.
• Campo di misura dell’umidità: 0...100% RH; temperatura: 0...50°C [32...122°F].
• Segnali di uscita per CO₂, umidità e temperatura: 0...5 V, 0...10 V; 3 x uscita in tensione, resistenza min. 10 kΩ. Il segnale 0...5/10 V si regola tramite un jumper.
• Tensione nominale: AC/DC 24 V.
• Display: LCD retroilluminato.
• Lunghezza della sonda: 180 mm; diametro della sonda: 19.5 mm.
• Grado di protezione dell’involucro: IP65 / NEMA 4X.
• Collegamento elettrico: morsettiera a molla rimovibile, max. 2.5 mm².

È inclusa una flangia di montaggio in plastica A-22D-A35. La configurazione tramite Belimo Duct Sensor Assistant App richiede il modulo Bluetooth A-22G-A05; il modulo e l’app non sono necessari per il funzionamento e la configurazione standard.
