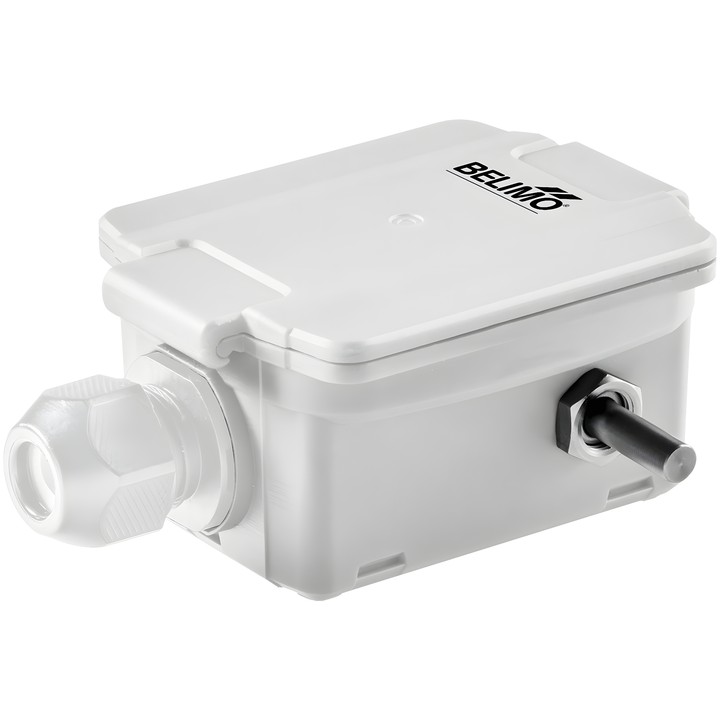

Belimo 22UT-14 - sensore di temperatura esterna

Belimo 22UT-14 – sensore di temperatura esterna

Sensore attivo per misurare la temperatura dell’aria esterna. Il segnale di uscita 4...20 mA corrisponde al campo di misura selezionato.

Caratteristiche principali

• Alimentazione nominale: DC 24 V; intervallo di tensione: DC 13.5...26.4 V.
• Uscita in corrente: 1x 4...20 mA, resistenza max. 500 Ω.
• 8 campi di misura selezionabili tramite ponticelli: S0 -50...50°C, S1 -10...120°C, S2 0...50°C, S3 0...250°C, S4 -15...35°C, S5 0...100°C, S6 -20...80°C, S7 0...160°C.
• Elemento di misura basato su Pt1000 class AA; precisione ±0.5°C @ 21°C per le impostazioni S2 e S4.
• Sonda: lunghezza 25 mm, diametro 6 mm.
• Grado di protezione dell’involucro: IP65 / NEMA 4X.
• Collegamento: morsettiera a molla innestabile, max. 2.5 mm²; pressacavo ø6...8 mm.
• Temperatura ambiente: -35...50°C; temperatura del fluido: -35...50°C.

I campi di misura indicati non definiscono la temperatura ammissibile del fluido; il relativo limite è -35...50°C.
