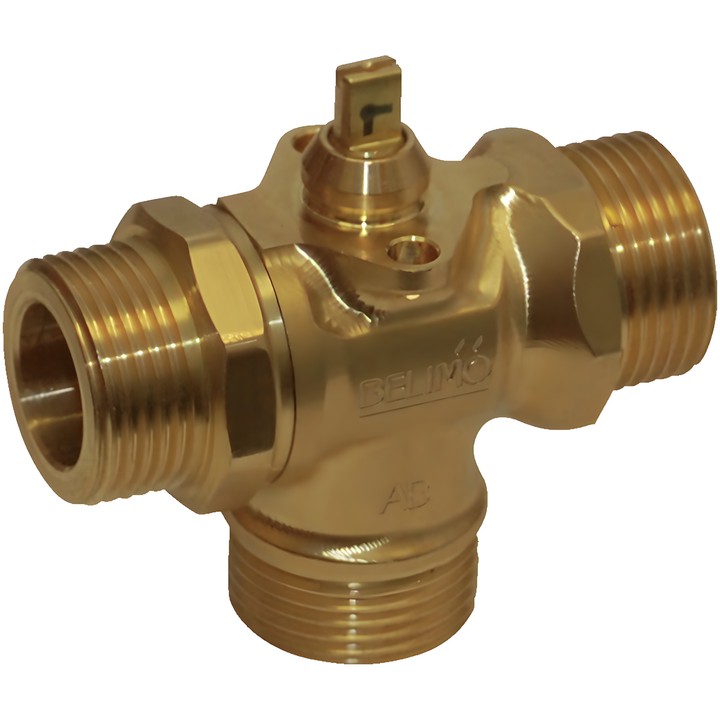

Belimo C515Q-H - valvola di zona deviatrice a 3 vie DN 15

Belimo C515Q-H – valvola di zona deviatrice

Valvola a 3 vie progettata per la commutazione e il controllo apertura/chiusura sul lato acqua degli impianti di ventilazione e riscaldamento in circuiti idraulici chiusi. La valvola è azionata da un attuatore rotativo comandato da un segnale di apertura/chiusura.

Caratteristiche e parametri principali

• DN 15, PN 25; filettatura maschio G 3/4", raccordo conforme a ISO 228-1.
• Kvs 2.3 m³/h; ps 1600 kPa.
• Fluido: acqua, acqua con max. 50% vol. di glicole.
• Temperatura del fluido: 2...100°C [36...212°F]; 2...90°C con attuatore.
• Pressione differenziale massima ∆pmax 280 kPa; pressione di chiusura 280 kPa. Per un funzionamento silenzioso è indicato 50 kPa.
• Tenuta: a tenuta di bolle d’aria, classe di perdita A (EN 12266-1).
• Angolo di rotazione: 90°; flusso possibile in entrambe le direzioni.
• Corpo e stelo in ottone; elemento di chiusura in ottone cromato; guarnizione dello stelo: O-ring EPDM; sede: PTFE, O-ring EPDM.
• Montaggio manuale dell’attuatore a scatto, senza utensili. La valvola non richiede manutenzione.

Indicazioni di montaggio

È consentito il montaggio da verticale a orizzontale rispetto allo stelo. Non montare con lo stelo rivolto verso il basso. Per ottenere l’angolo di rotazione di 90° necessario alla commutazione, rimuovere il fermo di fine corsa sull’attuatore.
