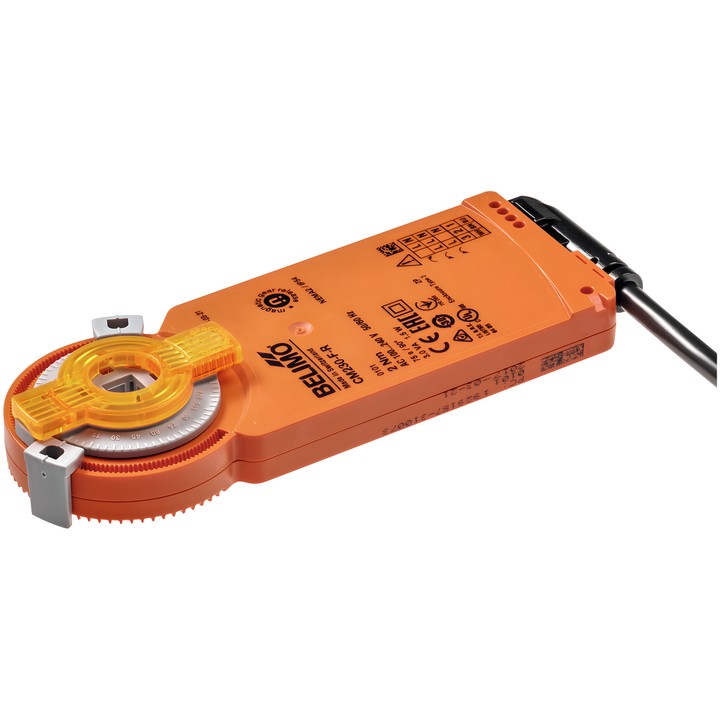

Belimo CM230-F-R - servomotore per serrande

Servomotore per serrande Belimo CM230-F-R

Servomotore progettato per regolare le serrande dell’aria in impianti fissi di riscaldamento, ventilazione e climatizzazione. Secondo la scheda tecnica, è adatto a serrande dell’aria con una superficie fino a circa 0.4 m².

Caratteristiche e parametri principali

• Coppia del motore: 2 Nm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Apri/Chiudi, a 3 punti.
• Tempo di corsa del motore: 75 s / 90°; direzione del movimento: rotazione in senso orario (cw).
• Angolo di rotazione: 0...287.5°; regolazione dell’angolo tramite arresti meccanici.
• Collegamento meccanico: collegamento a forma 8x8 mm.
• Comando manuale tramite magnete; indicatore meccanico di posizione.
• Potenza assorbita durante il movimento: 1.5 W; in posizione di riposo: 1 W; potenza di dimensionamento per la scelta dei cavi: 3 VA.
• Collegamento di alimentazione e comando: cavo da 1 m, 3x 0.75 mm².
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
• Temperatura ambiente: -30...50°C [-22...122°F].

Il servomotore si monta direttamente sull’albero della serranda e viene fissato contro la rotazione con una clip Z-ARCM inclusa nella fornitura. Il dispositivo è protetto dai sovraccarichi e si arresta automaticamente al raggiungimento dell’arresto.
