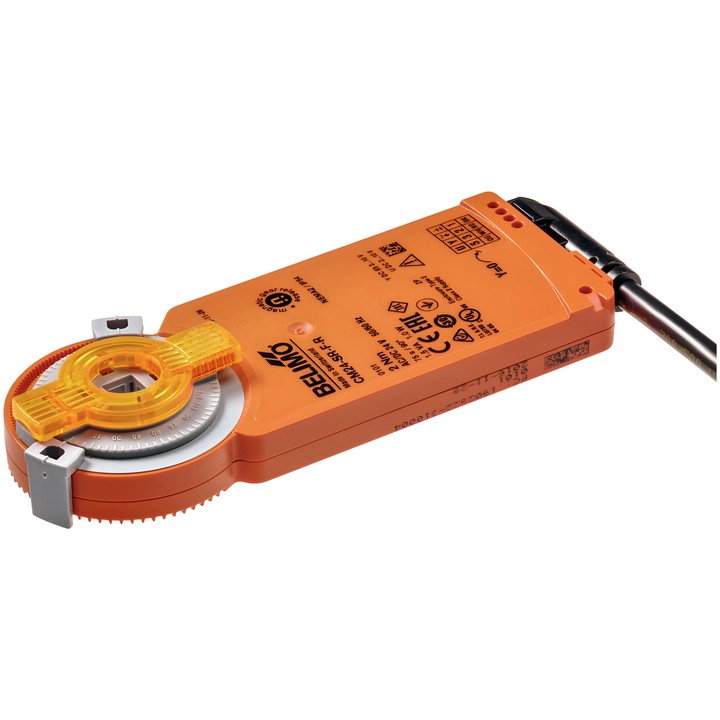

Belimo CM24-SR-F-R - servomotore modulante per serrande

Belimo CM24-SR-F-R - servomotore modulante per serrande

Belimo
541,97 zł
Tasse incluse
440,63 zł tax excluded

Servomotore per serrande Belimo CM24-SR-F-R con coppia di 2 Nm, alimentazione AC/DC 24 V e comando 2...10 V. Il tempo di corsa è 75 s / 90° e il collegamento meccanico è un accoppiamento sagomato 8x8 mm.

Consegna in circa 14 giorni
Condividi

Belimo CM24-SR-F-R

Servomotore modulante per il posizionamento delle serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, è destinato a serrande dell’aria con una superficie fino a circa 0.4 m².

Caratteristiche principali

  • Coppia: 2 Nm; alimentazione: AC/DC 24 V, 50/60 Hz.
  • Comando: 2...10 V; segnale di retroazione della posizione: 2...10 V.
  • Tempo di corsa del motore: 75 s / 90°; angolo di rotazione: 95°, impostazione fissa, con arresti meccanici dell’angolo di rotazione.
  • Direzione di rotazione del motore: a destra (cw); regolazione manuale con un magnete.
  • Collegamento meccanico: accoppiamento sagomato 8x8 mm; collegamento di alimentazione e comando: cavo 1 m, 4x 0.75 mm².
  • Potenza assorbita durante il funzionamento: 1 W; a riposo: 0.5 W; potenza di dimensionamento per la scelta dei cavi: 1.5 VA.
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    CM24-SR-F-R
  • ean13
    7630498110221

  • Tensione AC/DC
    AC/DC 24 V
  • Potenza assorbita (in movimento)
    1 W
  • Potenza assorbita (mantenimento)
    0.5 W
  • Potenza nominale
    1.5 VA
  • Collegamento per il controllo dell’alimentazione
    Cavo 1 m, 4x 0.75 mm²
  • Tipo di comando
    DC 2...10 V
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Comando manuale
    Con un magnete
  • Tempo di corsa (motore)
    75 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Coppia
    2 Nm
  • Direzione di movimento - motore
    rotazione in senso orario (cw)
  • Angolo di rotazione
    95°
  • Collegamento meccanico
    Collegamento a forma 8x8 mm

Techniczna karta katalogowa

Scarica (1.04MB)

Instrukcja montażu

Scarica (553.37KB)

EU Declaration of Conformity – CM24-SR-F-R

Scarica (32.76KB)

Environmental Declaration – CM..

Scarica (72.47KB)
