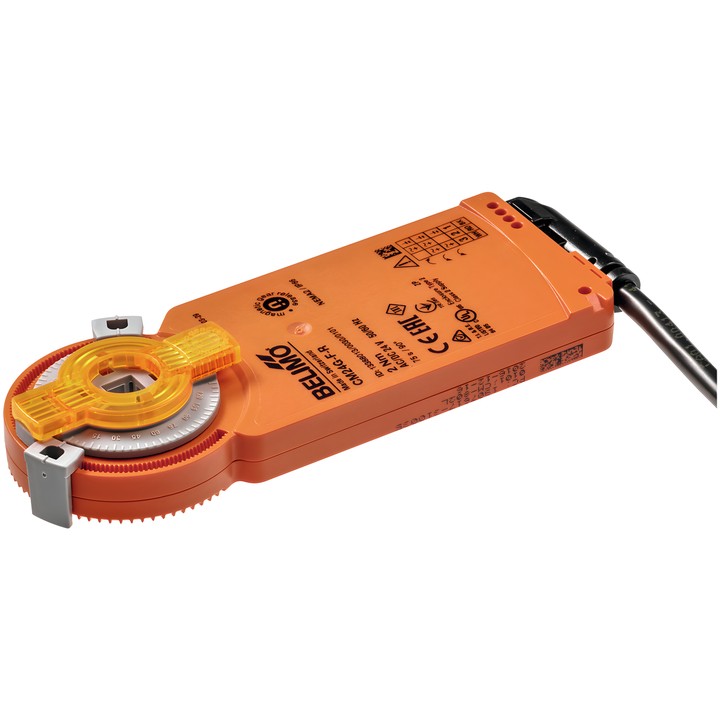

Belimo CM24G-F-R – servomotore per serrande

Servomotore progettato per posizionare serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, è destinato a serrande dell’aria con una superficie fino a circa 0.4 m².

Caratteristiche e parametri principali

• Coppia del motore: 2 Nm; alimentazione nominale: AC/DC 24 V, 50/60 Hz.
• Comando: Apri/Chiudi, a 3 punti; tempo di corsa del motore: 75 s / 90°.
• Direzione di rotazione del motore: oraria (cw); angolo di rotazione: 0...287.5°.
• Collegamento meccanico: collegamento sagomato 8x8 mm; regolazione dell’angolo di rotazione mediante arresti meccanici.
• Regolazione manuale mediante magnete; indicatore meccanico di posizione.
• Potenza assorbita durante il movimento: 0.5 W; in posizione di riposo: 0.2 W; potenza di dimensionamento per la scelta dei cavi: 1 VA.
• Collegamento di alimentazione e controllo: cavo da 1 m, 3x 0.75 mm².
• Grado di protezione IEC/EN: IP66; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Nota di montaggio

Per garantire il grado di protezione IP66, il lato posteriore del servomotore deve aderire al corpo della serranda. Se il dispositivo viene montato ruotato di 180°, il grado di protezione è solo IP54.
