Belimo CQ24A-BAC - attuatore rotativo per valvole di zona

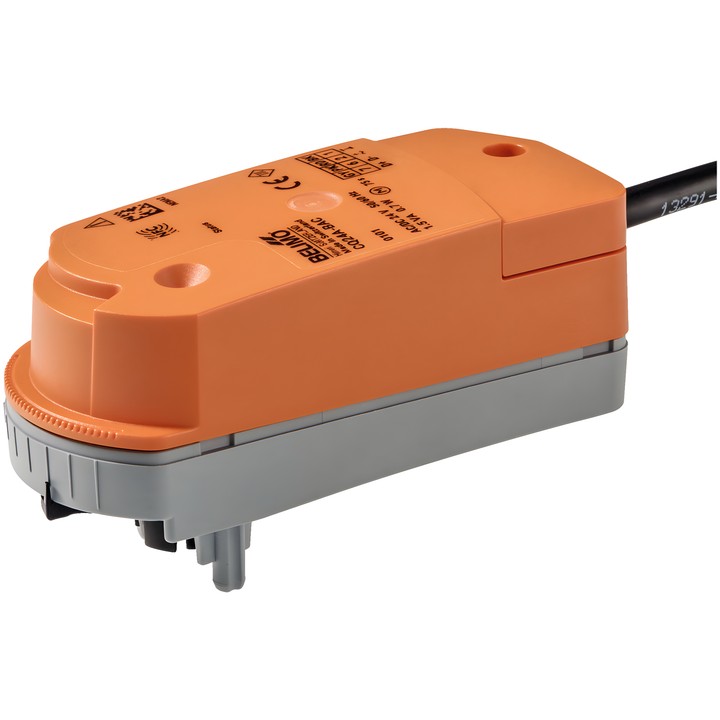

Attuatore rotativo Belimo CQ24A-BAC

Il CQ24A-BAC è un attuatore rotativo comunicante per valvole di zona. Riceve un segnale di comando digitale e trasmette lo stato attuale tramite BACnet MS/TP o Modbus RTU.

Caratteristiche e parametri principali

• Coppia: 1 Nm; tempo di rotazione: 75 s / 90°.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Potenza assorbita: 0.7 W durante il funzionamento e 0.6 W a riposo; potenza per il dimensionamento dei cavi: 1.5 VA.
• Comunicazione: BACnet MS/TP (impostazione di fabbrica) o Modbus RTU.
• Collegamento di alimentazione e comando: cavo da 1 m, 4x 0.34 mm².
• Grado di protezione IEC/EN: IP40; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Montaggio a scatto senza utensili; regolazione manuale dopo aver disinnestato l’attuatore.
• Il limite dell’angolo di rotazione si imposta con Belimo Assistant App o tramite comunicazione bus per regolare Kv (QCV) o V'max (PIQCV). L’attuatore viene fornito senza clip di limitazione.
• Indicatore di posizione e protezione da sovraccarico; l’attuatore si arresta automaticamente al raggiungimento del finecorsa.
