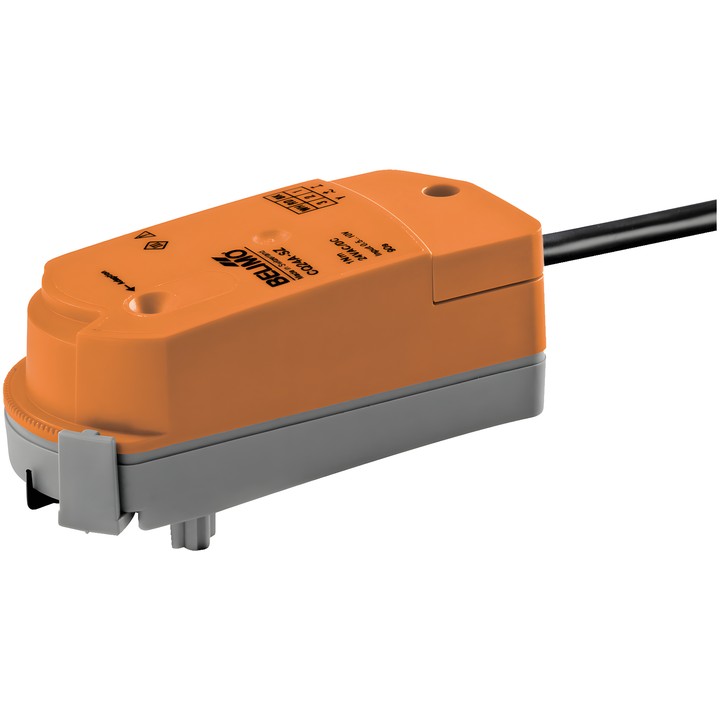

Belimo CQ24A-SZ - servomotore rotativo per valvole di zona

Belimo CQ24A-SZ – servomotore per valvole di zona

Servomotore rotativo elettronico con controllo modulante. Il segnale di comando Y determina la posizione del servomotore, mentre il segnale di feedback U consente la lettura elettrica della posizione della valvola.

Caratteristiche principali e dati tecnici

• Coppia: 1 Nm; tempo di corsa: 75 s / 90°.
• Alimentazione: AC/DC 24 V, 50/60 Hz; intervallo di tensione: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Intervallo di comando Y: 0.5...10 V; segnale di feedback della posizione U: 0.5...10 V.
• Assorbimento durante il funzionamento e a riposo: 0.3 W; potenza di dimensionamento: 0.6 VA.
• Collegamento di alimentazione e comando: Cable 1 m, 4x 0.34 mm².
• Montaggio a scatto senza utensili e indicazione meccanica della posizione.
• Regolazione dell’angolo di rotazione mediante una clip con incrementi di 2.5° per impostare la portata massima della valvola.
• Regolazione manuale dopo aver disinnestato il servomotore; il pulsante avvia l’adattamento dell’angolo di rotazione.
• Grado di protezione IEC/EN: IP40; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).

Dopo ogni modifica dell’impostazione della portata tramite la clip di limitazione nei servomotori modulanti, è necessario avviare l’adattamento.
