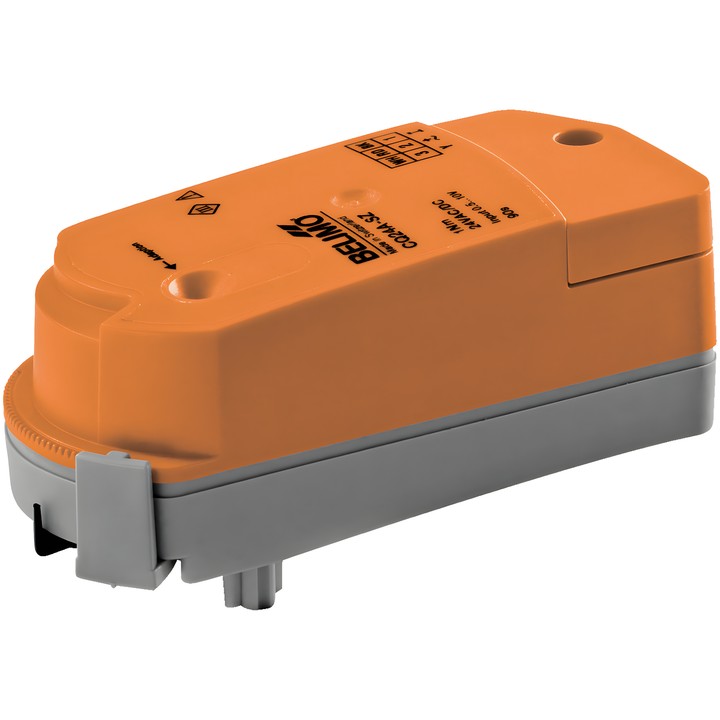

Belimo CQD24A-SR-T - servomotore rotativo per valvole di zona

Servomotore rotativo Belimo CQD24A-SR-T

Servomotore rotativo elettronico per valvole di zona, comandato da un segnale Y. La tensione di misura U serve per la segnalazione elettrica della posizione della valvola 0...100% e come segnale di comando per altri servomotori.

Caratteristiche e parametri principali

• Coppia: 1 Nm; tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Comando modulante: 2...10 V; segnale di retroazione della posizione: 2...10 V.
• Tempo di rotazione: 15 s / 90°.
• Potenza assorbita durante il funzionamento: 1 W; in posizione di riposo: 0.3 W; per il dimensionamento dei cavi: 1.5 VA.
• Collegamento di alimentazione e comando: morsetti 1.5 mm² (cavo ø6.3...6.8 mm, a 4 conduttori).
• Montaggio a scatto senza utensili; indicatore meccanico di posizione.
• Possibilità di regolazione manuale dopo aver scollegato il servomotore.
• Regolazione dell’angolo di rotazione con clip a intervalli di 2.5° per impostare la portata massima della valvola.
• Classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV); grado di protezione IEC/EN IP40.
• Temperatura ambiente: 5...40°C; umidità ambientale: max. 95% RH, senza condensa.

Dopo ogni modifica dell’impostazione della portata mediante la clip di limitazione nel servomotore modulante, avviare un adattamento.
