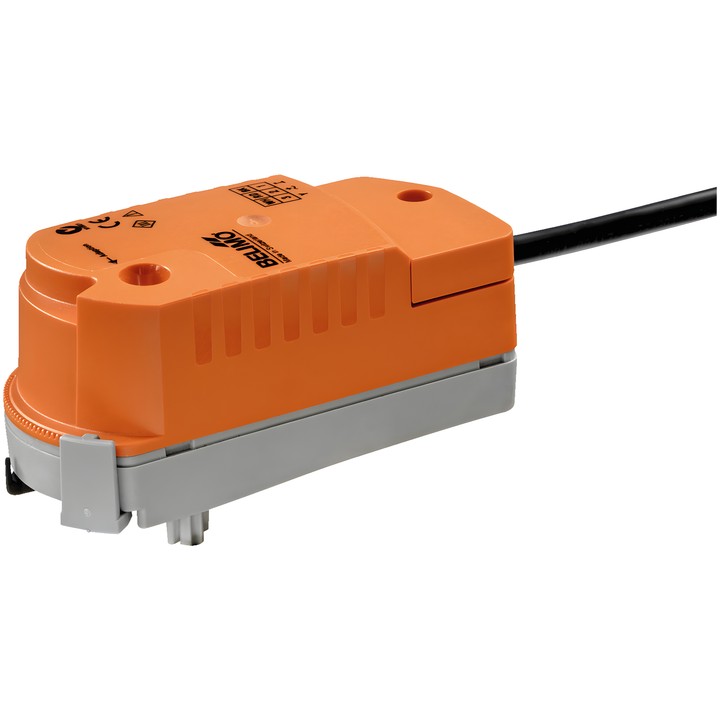

Belimo CQK24A-SR - attuatore rotativo per valvole di zona

Belimo CQK24A-SR – attuatore per valvole di zona

Attuatore rotativo con comando modulante e funzione di sicurezza. I condensatori integrati accumulano l’energia necessaria per portare la valvola in posizione chiusa (NC) in caso di interruzione dell’alimentazione.

Caratteristiche e parametri principali

• Coppia del motore: 1 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Campo di funzionamento Y: 2...10 V; segnale di retroazione della posizione U: 2...10 V.
• Tempo di corsa del motore: 75 s / 90°; tempo di corsa in modalità di sicurezza: 60 s / 90°.
• Posizione di sicurezza: chiusa in assenza di alimentazione (NC); tempo di mantenimento (PF) impostato in fabbrica: 1 s.
• Potenza assorbita durante il funzionamento: 2.5 W; a riposo: 0.5 W; potenza di dimensionamento: 5 VA.
• Collegamento di alimentazione e comando: cavo di 1 m, 4x 0.34 mm².
• Grado di protezione IEC/EN: IP40; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Montaggio a scatto senza attrezzi; indicatore meccanico di posizione.
• Regolazione dell’angolo di rotazione con clip a intervalli di 2.5° per impostare la portata massima della valvola. Dopo aver modificato la regolazione della portata con la clip, è necessario avviare l’adattamento.
• Comando manuale dopo aver disinnestato l’attuatore.

Intervallo di temperatura ambiente: 5...40°C. L’attuatore è destinato a impianti fissi di riscaldamento, ventilazione e climatizzazione.
