Belimo CQK24A-SR-T - attuatore rotativo per valvole di zona

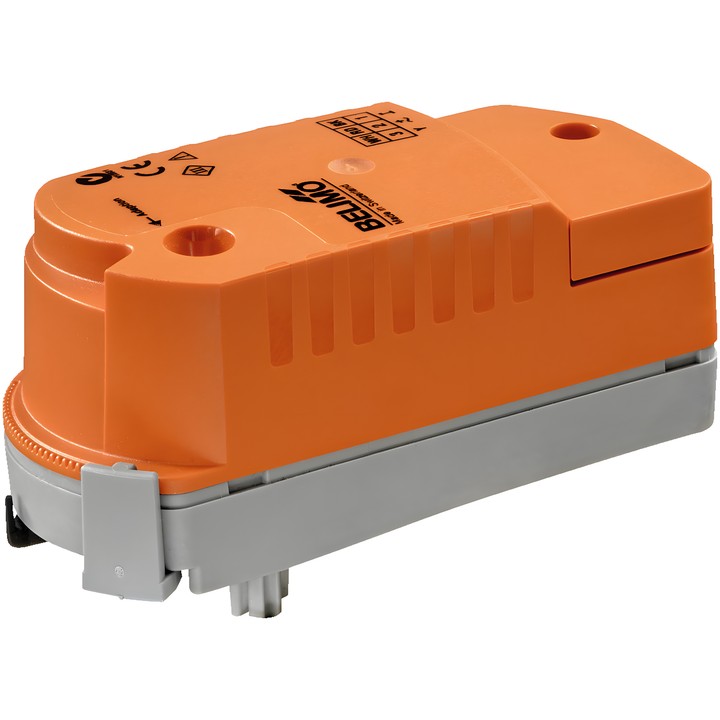

Attuatore Belimo CQK24A-SR-T

Attuatore rotativo con funzione di sicurezza, destinato alle valvole di zona. In caso di interruzione dell'alimentazione, l'energia immagazzinata nei condensatori integrati porta la valvola in posizione chiusa (NC). Il tempo di mantenimento (PF) impostato in fabbrica è 1 s.

Caratteristiche principali e dati tecnici

• Coppia: 1 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Comando modulante: 2...10 V; segnale di retroazione della posizione: 2...10 V.
• Tempo di funzionamento del motore: 75 s / 90°; tempo per raggiungere la posizione di sicurezza: 60 s / 90°.
• Potenza assorbita durante il funzionamento: 2.5 W; a riposo: 0.5 W; potenza per il dimensionamento dei cavi: 5 VA.
• Collegamento di alimentazione e comando: morsetti 1.5 mm² (cavo ø6...8 mm, 4 conduttori).
• Grado di protezione IEC/EN: IP40; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Montaggio a scatto senza utensili; indicatore meccanico di posizione.
• La regolazione dell'angolo di rotazione con clip, a passi di 2.5°, serve a impostare la portata massima della valvola.
• La valvola può essere spostata manualmente dopo aver sganciato l'attuatore.

Dopo aver modificato l'impostazione della portata con la clip di arresto, eseguire l'adattamento dell'attuatore modulante. L'alimentazione deve provenire da un trasformatore di isolamento.
