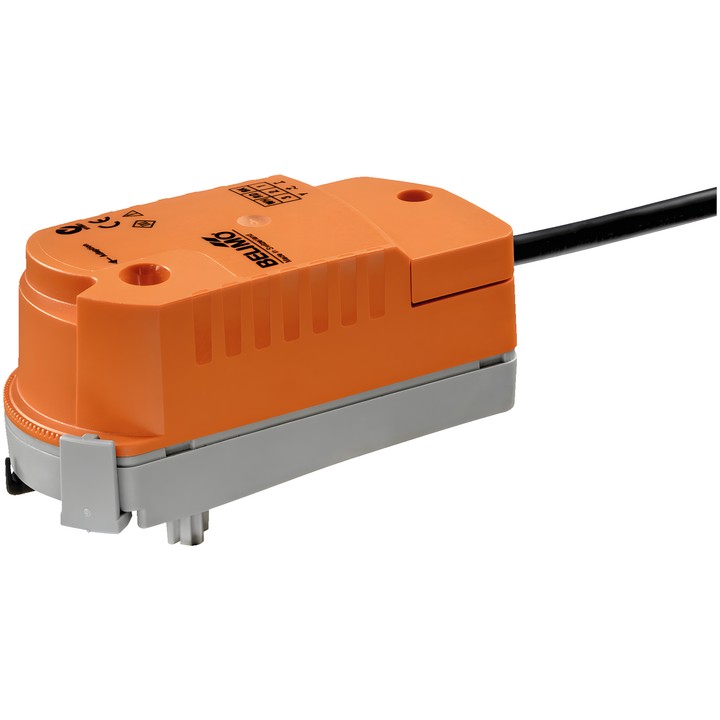

Belimo CQKD24A-SR – attuatore per valvole di zona
Attuatore rotativo con funzione di sicurezza, progettato per valvole di zona. Durante il funzionamento imposta la valvola nella posizione richiesta e carica i condensatori integrati. In caso di interruzione dell’alimentazione, l’energia immagazzinata nei condensatori porta la valvola in posizione chiusa (NC); il tempo di mantenimento (PF) impostato in fabbrica è 1 s.
Caratteristiche e specifiche principali
- Coppia del motore: 1 Nm.
- Alimentazione: AC/DC 24 V, 50/60 Hz.
- Comando modulante: 2...10 V; segnale di retroazione della posizione: 2...10 V.
- Tempo di corsa del motore: 15 s / 90°; tempo di corsa della funzione di sicurezza: 15 s / 90°.
- Potenza assorbita durante il funzionamento: 2.5 W; a riposo: 0.5 W; potenza di dimensionamento per i cavi: 5 VA.
- Collegamento di alimentazione e comando: cavo 1 m, 4x 0.34 mm².
- Grado di protezione IEC/EN: IP40; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
- Montaggio a scatto senza utensili, indicatore meccanico di posizione e limitatore meccanico dell’angolo di rotazione.
- Regolazione dell’angolo di rotazione con una clip a incrementi di 2.5° per impostare la portata massima della valvola. Dopo ogni modifica della portata tramite la clip, è necessario eseguire l’adattamento dell’attuatore.
- Regolazione manuale della valvola dopo aver scollegato l’attuatore.
Prima della prima messa in servizio, i condensatori richiedono circa 25 s di precarica. Il dispositivo è destinato a impianti fissi di riscaldamento, ventilazione e climatizzazione.
