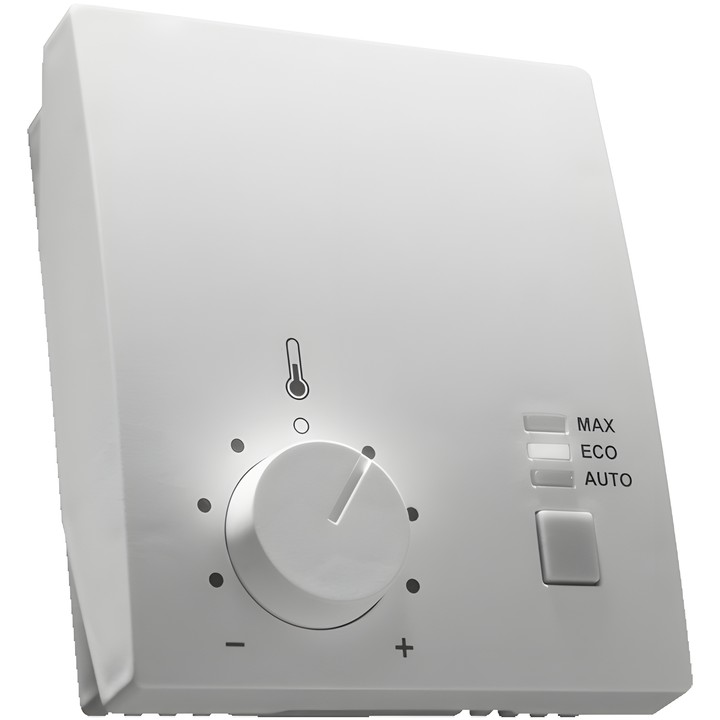

Belimo CRK24-B1 - regolatore di temperatura ambiente

Regolatore di temperatura ambiente Belimo CRK24-B1

Il regolatore è progettato per controllare la temperatura di un singolo ambiente in sistemi a soffitto radiante di riscaldamento e raffrescamento. L’uscita ao1 serve a comandare una valvola a 6 vie.

Caratteristiche principali

• Tensione nominale di alimentazione AC 24 V 50/60 Hz; intervallo della tensione di alimentazione AC 19.2 … 28.8 V.
• Un’uscita analogica ao1 per valvola a 6 vie: (0) 2 … 10 V, max. 5 mA; l’uscita può essere configurata come modulante o On/Off.
• Caratteristica di regolazione P; banda P selezionabile per riscaldamento / raffrescamento: 2.0 K / 1.0 K oppure 4.0 K / 2.0 K.
• Intervallo di impostazione della temperatura 15 … 36°C (predefinito 21°C), correzione con manopola ±3 K.
• Selettore delle modalità AUTO / ECO / MAXIMUM e indicazione di stato LED.
• Funzioni Pre-comfort, Energy hold off (EHO), protezione antigelo a 10°C e compatibilità con un limitatore del punto di rugiada opzionale.
• Possibilità di collegare un sensore di temperatura esterno NTC 5 kΩ ad ai1 e di spostare il setpoint con un segnale DC 0 ... 10 V all’ingresso ai2.
• Connettori diagnostici PP per l’uso con PC-Tool e ZTH EU; test funzionale interno e simulazione della sequenza di regolazione.
• Grado di protezione IP30 (EN 60529); dimensioni (A × L × P) 99 x 84 x 32 mm.
