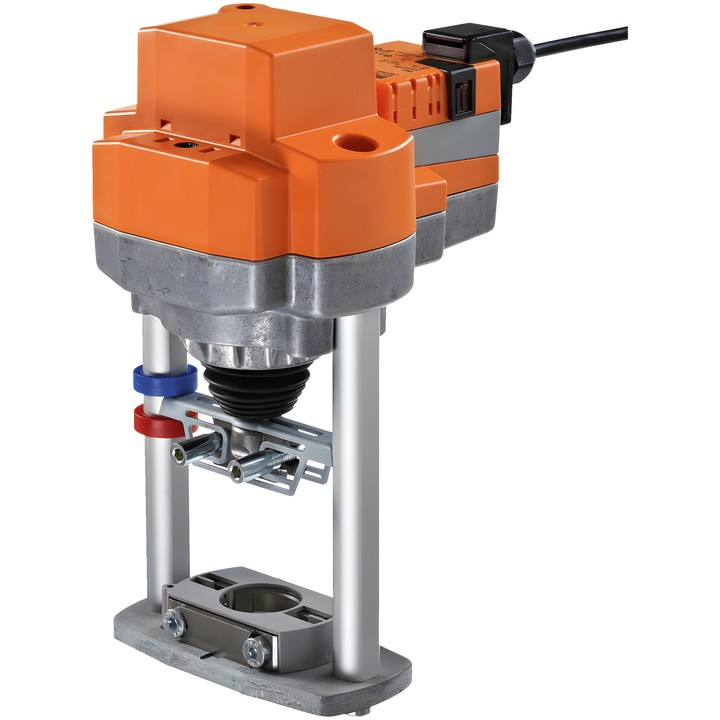

Belimo EV24A-TPC - attuatore lineare per valvole a globo

Belimo EV24A-TPC – attuatore per valvole a globo

Attuatore progettato per valvole a globo a 2 e 3 vie. Consente il comando Chiudi/Apri o a 3 punti.

Caratteristiche e parametri principali

• Forza dell’attuatore: 2500 N; corsa: 40 mm; tempo di movimento: 150 s / 40 mm.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Intervallo di tensione nominale: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Potenza assorbita durante il funzionamento: 2.5 W; in posizione di riposo: 0.5 W; per il dimensionamento dei cavi: 4.5 VA.
• Collegamento di alimentazione e comando: morsetti con cavo da 1 m, 3x 0.75 mm², morsetto da 4 mm².
• Regolazione manuale tramite pulsante, con possibilità di blocco.
• Indicatore meccanico di posizione per una corsa di 5...40 mm.
• Grado di protezione IEC/EN IP54; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).

L’attuatore è protetto contro il sovraccarico e si arresta automaticamente al raggiungimento del finecorsa. Se si utilizza un regolatore a 3 punti a impulsi, occorre assicurarsi che gli impulsi si interrompano al raggiungimento della posizione di finecorsa.
