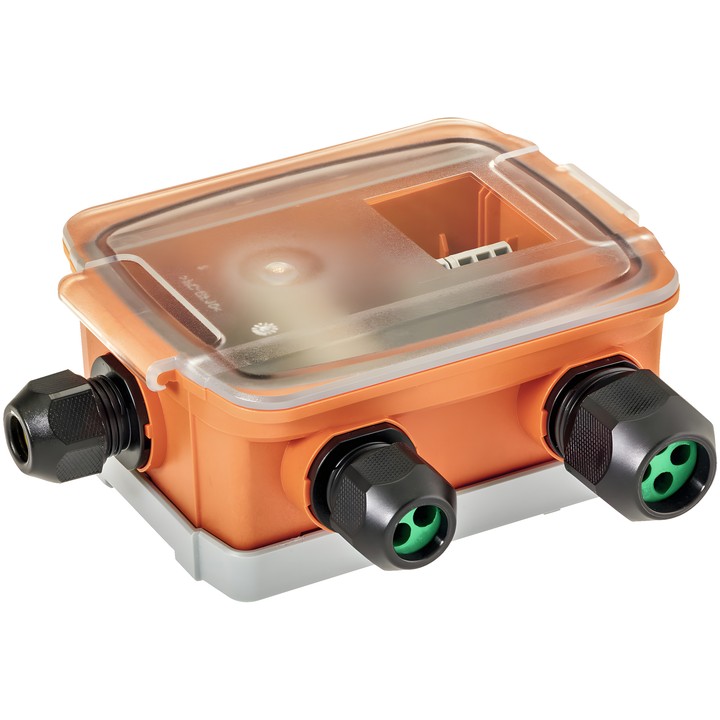

Belimo G-22PEM-A01 - convertitore da MP-Bus a M-Bus

Convertitore M-Bus Belimo G-22PEM-A01

Il dispositivo funziona come client MP: converte in M-Bus le informazioni MP-Bus dei contatori di energia termica 22PE.. e delle Belimo Energy Valve™ EV..R2+.. / EV..R3+... Alimenta i dispositivi collegati e li integra in M-Bus.

Caratteristiche e parametri principali

• Segnale di uscita: M-Bus.
• Tensione nominale: AC/DC 24 V; intervallo di tensione nominale: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Potenza assorbita: 0.9 VA (AC) o 0.75 W (DC).
• Collegamento elettrico: morsettiera a molla a innesto, max. 2.5 mm².
• Grado di protezione IEC/EN: IP65; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C; umidità ambientale: max. 95% RH, senza condensa.
• Velocità di trasmissione: M-Bus 300, 600, 1200, 2400, 4800, 9600 Baud; MP-Bus 1200 Baud.
• Protocollo M-Bus: EN 13757-3:2018.
• Assorbimento massimo di corrente dei dispositivi collegati al convertitore: 2 A (carico resistivo).

Il convertitore è destinato a impianti fissi di riscaldamento, ventilazione e climatizzazione. In base alla documentazione, il contatore di energia termica o la Belimo Energy Valve™ collegata deve essere configurata come server MP.
