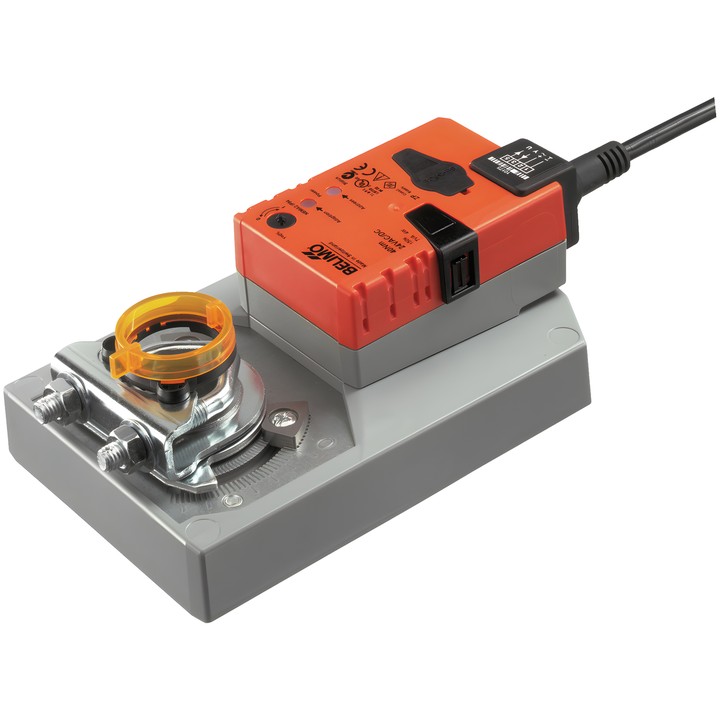

Belimo GM24A-MOD - attuatore rotativo per serrande

Belimo GM24A-MOD – attuatore per serrande

Attuatore rotativo con comunicazione, progettato per regolare le serrande negli impianti tecnici degli edifici. Può funzionare con controllo modulante, di comunicazione o ibrido.

Caratteristiche e parametri principali

• Coppia del motore: 40 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Comunicazione: BACnet MS/TP, Modbus RTU (impostazione di fabbrica) e MP-Bus.
• Campo di funzionamento Y: 2...10 V; campo di funzionamento Y regolabile: 0.5...10 V.
• Tempo di funzionamento del motore: 150 s / 90°; tempo di funzionamento regolabile: 75...290 s.
• Angolo di rotazione: max. 95°, con arresti meccanici regolabili su entrambi i lati.
• Direzione del movimento selezionabile con l’interruttore 0/1; regolazione manuale tramite pulsante con possibilità di blocco.
• Morsetto universale per alberi da 12...26.7 mm; indicatore di posizione meccanico e rimovibile.
• Possibilità di collegare un sensore passivo, attivo o con contatto di commutazione e trasmetterne il segnale tramite bus.
• Potenza assorbita durante il funzionamento: 3.5 W; a riposo: 1.6 W; per il dimensionamento dei cavi: 5.5 VA.
• Collegamento di alimentazione e controllo: cavo da 1 m, 6x 0.75 mm².
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
