Belimo GRK24A-SR-5 - servomotore rotativo per valvole con funzione di sicurezza

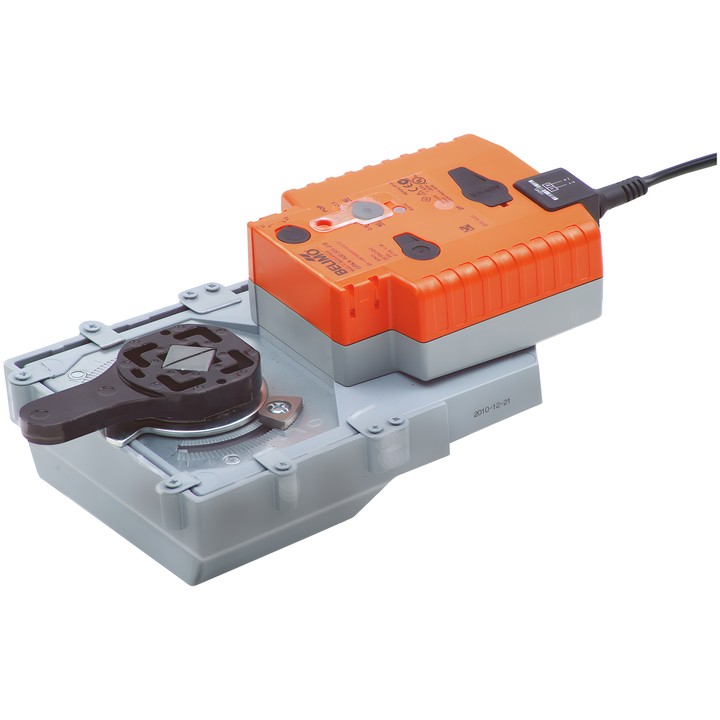

Servomotore rotativo Belimo GRK24A-SR-5

Servomotore modulante con funzione di sicurezza per valvole rotative e serrande. I condensatori integrati si caricano durante il funzionamento; in caso di interruzione dell’alimentazione, l’energia accumulata porta la valvola nella posizione di sicurezza selezionata.

Principali dati tecnici

• Coppia del motore: 40 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Comando modulante: 2...10 V; segnale di feedback della posizione: 2...10 V.
• Tempo di corsa del motore: 150 s / 90°; tempo di corsa verso la posizione di sicurezza: 35 s / 90°.
• Posizione di sicurezza: NC/NO o regolabile da 0...100% con la manopola POP, a incrementi del 10%.
• Potenza assorbita durante il funzionamento: 11 W; a riposo: 3 W; potenza di dimensionamento per il cablaggio: 21 VA.
• Collegamento dell’alimentazione e del comando: cavo 1 m, 4x 0.75 mm².
• Regolazione manuale tramite pulsante; arresti meccanici dell’angolo di rotazione e indicatore meccanico di posizione.
• Flangia di collegamento: F05; grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).

Il servomotore è destinato a impianti fissi di riscaldamento, ventilazione e climatizzazione. Dopo la consegna, prima della prima messa in servizio, i condensatori richiedono circa 20 s di precarica.
