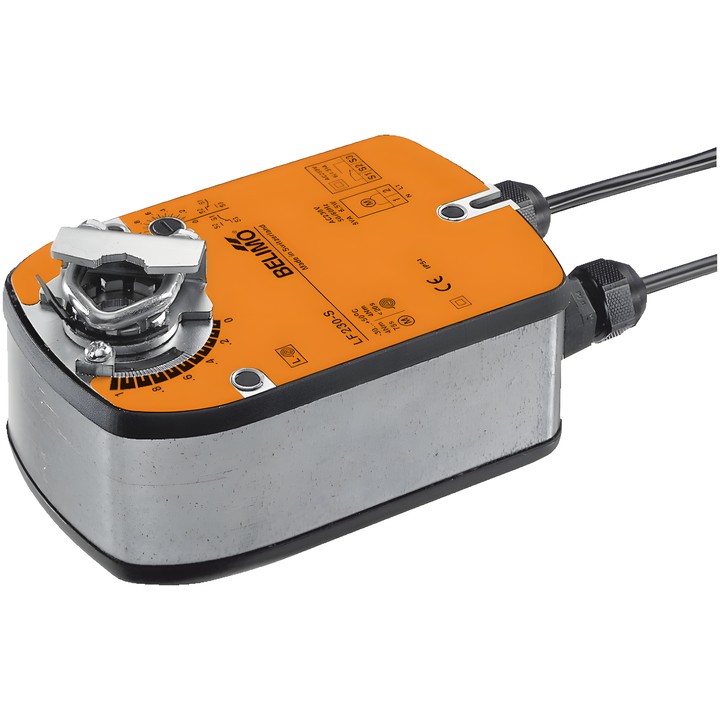

Belimo LF230-S - roterende servomotor voor kleppen met veiligheidsfunctie

Belimo LF230-S - roterende servomotor voor kleppen met veiligheidsfunctie

Belimo
zł 904,12
Inclusief belasting
zł 735,06 excl. btw.

Roterende servomotor Belimo LF230-S voor luchtkleppen, met een veiligheidsfunctie via een terugstelveer. Koppel 4 Nm, voeding AC 100...240 V, Open/Dicht-regeling en een ingebouwde hulpcontactschakelaar 1x SPDT.

De looptijd van de motor bedraagt 75 s / 90° en de beschermingsgraad is IP54.

Levering in circa 14 dagen
Delen

Belimo LF230-S

Roterende servomotor voor de regeling van kleppen in technische gebouwinstallaties. Tijdens bedrijf brengt de motor de klep in de bedrijfsstand en spant hij de terugstelveer. Bij onderbreking van de voeding brengt de veer de klep naar de veiligheidsstand. Het product is bedoeld voor luchtkleppen met een oppervlak tot ca. 0.8 m².

Belangrijkste kenmerken en specificaties

  • Koppel van de motor en de veiligheidsfunctie: 4 Nm.
  • Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
  • Regeling: Open/Dicht.
  • Looptijd van de motor: 75 s / 90°; looptijd van de veiligheidsfunctie: <20 s @ -20...50°C, <60 s @ -30°C.
  • Ingebouwde hulpcontactschakelaar: 1x SPDT, 0...100%.
  • Opgenomen vermogen tijdens beweging: 3.5 W; in rust: 2 W; voor kabeldimensionering: 6.5 VA.
  • Draaihoek: max. 95°; instelling met een geïntegreerde mechanische aanslag.
  • Montage op de klepas: universele klem 8...16 mm; mechanische standaanwijzer.
  • Aansluiting voor voeding en regeling: kabel 1 m, 2x 0.75 mm²; aansluiting hulpcontact: kabel 1 m, 3x 0.75 mm².
  • Beschermingsgraad: IP54; omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    LF230-S
  • ean13
    7630498103872

  • AC/DC-spanning
    AC 100...240 V
  • Aansluiting hulpcontact
    Kabel 1 m, 3x 0.75 mm²
  • Opgenomen vermogen (in bedrijf)
    3.5 W
  • Opgenomen vermogen (vasthouden)
    2 W
  • Nominaal vermogen
    6.5 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 2x 0,75 mm²
  • Regeltype
    Sluiten/Openen
  • Beschermingsgraad
    IP54
  • Handbediening
    Nee
  • Bewegingstijd (motor)
    75 s / 90°
  • Bewegingstijd (veiligheidsfunctie)
    ＜20 s
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Hulpcontacten
    1x SPDT
  • Draaimoment
    4 Nm
  • Bewegingsrichting - motor
    Selecteerbaar door montage links/rechts
  • Draaihoek
    95°
  • Mechanische aansluiting
    Universele klem 8...16 mm
  • Draairichting (veiligheidsfunctie)
    Instelbaar via montage L/R
