Belimo LH230A100 - lineaire aandrijving 150 N

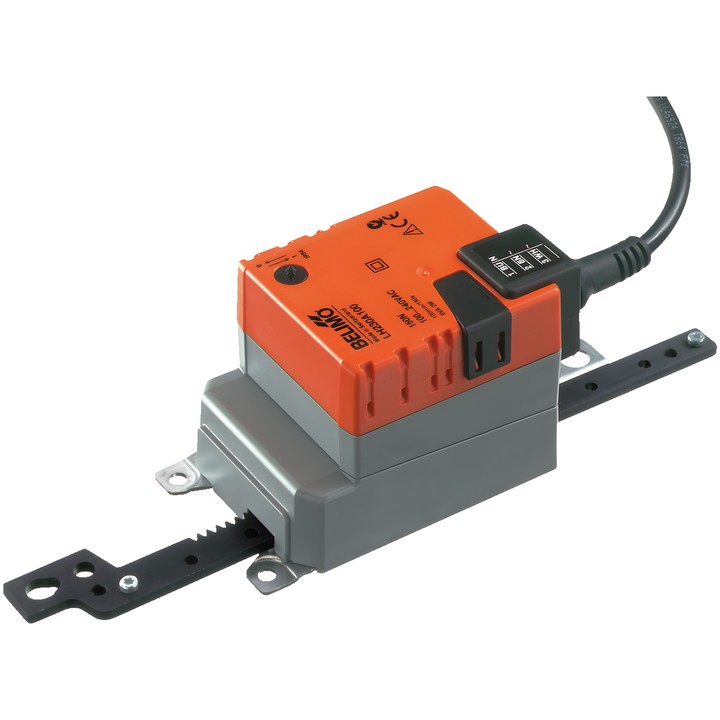

Lineaire aandrijving Belimo LH230A100

Dit model is bestemd voor de regeling van kleppen en schuifafsluiters in stationaire verwarmings-, ventilatie- en airconditioninginstallaties. Volgens het technische gegevensblad ondersteunt het luchtkleppen met een oppervlak tot ca. 1 m².

Belangrijkste kenmerken en parameters

• Motorkracht: 150 N.
• Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
• Regeling: Dicht/Open, 3-punts.
• Slag: 100 mm; max. 100 mm, instelbaar in stappen van 20 mm. De slag wordt aan beide zijden begrensd door mechanische aanslagen.
• Looptijd van de motor: 150 s / 100 mm.
• Bewegingsrichting gekozen met schakelaar 0 (uitgeschoven) / 1 (ingeschoven).
• Handmatige verstelling met drukknop en vergrendelingsmogelijkheid.
• Vermogensverbruik: 2 W tijdens beweging, 1 W in ruststand; dimensioneringsvermogen: 5 VA.
• Aansluiting voor voeding en regeling: kabel van 1 m, 3x 0.75 mm².
• Beschermingsgraad IEC/EN IP54; beschermingsklasse IEC/EN II, versterkte isolatie.
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De aandrijving is beveiligd tegen overbelasting en stopt automatisch wanneer de eindstand wordt bereikt. Bij montage waar dwarskrachten optreden, moet een geschikte draaibare steun en een koppelingselement worden gebruikt volgens de instructies van de fabrikant.
