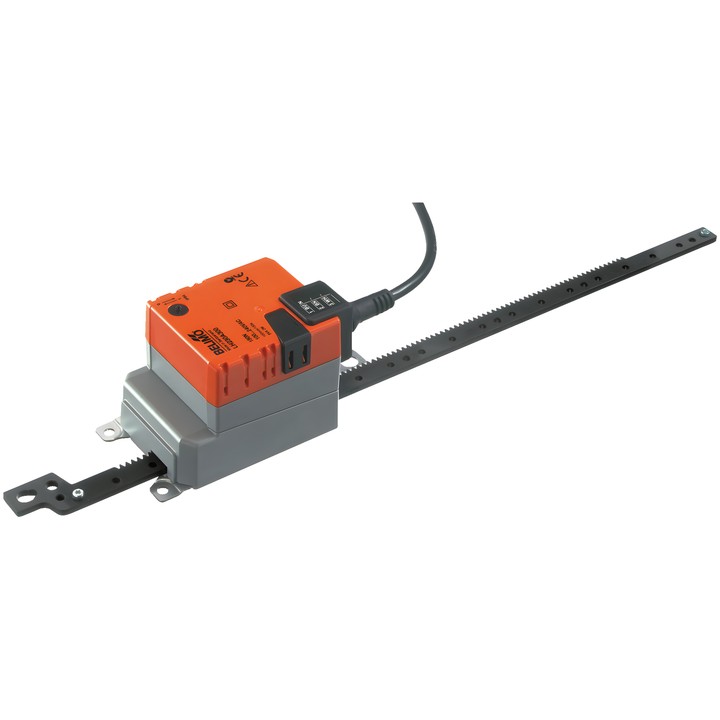

Belimo LH230A300 - lineaire aandrijving voor kleppen

Belimo LH230A300 – lineaire aandrijving

Aandrijving voor de regeling van kleppen en schuiven in stationaire verwarmings-, ventilatie- en airconditioningsystemen. Volgens het technische gegevensblad geschikt voor luchtkleppen met een oppervlak tot ca. 1 m².

Belangrijkste kenmerken en parameters

• Aandrijfkracht: 150 N.
• Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
• Regeling: Dicht/Open, 3-punts.
• Slag: 300 mm; max. 300 mm, instelbaar in stappen van 20 mm. Slagbegrenzing aan beide zijden door mechanische eindstops.
• Looptijd van de motor: 150 s / 100 mm.
• Opgenomen vermogen tijdens bedrijf: 2 W; in ruststand: 1 W; dimensioneringsvermogen: 5 VA.
• Bewegingsrichting geselecteerd met schakelaar 0 (uitgeschoven) / 1 (ingeschoven).
• Handmatige verstelling met drukknop en vergrendelingsmogelijkheid.
• Voedings- en besturingsaansluiting: kabel van 1 m, 3x 0.75 mm².
• IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: II, dubbele isolatie.
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De aandrijving is beveiligd tegen overbelasting en stopt automatisch zodra een eindstop wordt bereikt.
