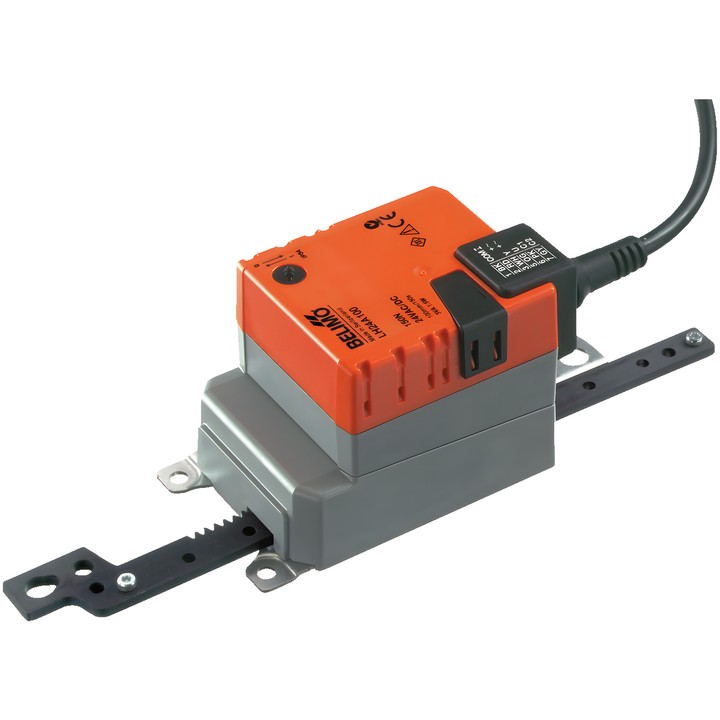

Belimo LH24A100 – lineaire servomotor

Servomotor voor de regeling van kleppen en schuiven in technische gebouwinstallaties. Volgens het technische gegevensblad kan hij luchtkleppen met een oppervlak tot ca. 1 m² bedienen.

Belangrijkste kenmerken en specificaties

• Kracht van de servomotor: 150 N.
• Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
• Besturing: Close/Open, 3-punts.
• Slag: 100 mm; max. 100 mm, instelbaar in stappen van 20 mm. De slag kan aan beide zijden worden begrensd met mechanische aanslagen.
• Looptijd van de motor: 150 s / 100 mm.
• Opgenomen vermogen tijdens bedrijf: 1.5 W; in ruststand: 0.5 W; vermogen voor de dimensionering van de bedrading: 3 VA.
• Aansluiting voor voeding en besturing: kabel van 1 m, 3x 0.75 mm².
• De bewegingsrichting wordt gekozen met schakelaar 0 (uitgeschoven) / 1 (ingeschoven).
• Handmatige bediening met drukknop en vergrendelingsmogelijkheid.
• Beschermingsgraad IEC/EN IP54; beschermingsklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De servomotor is beveiligd tegen overbelasting en stopt automatisch wanneer de eindstand is bereikt. De voeding moet worden geleverd via een scheidingstransformator.
