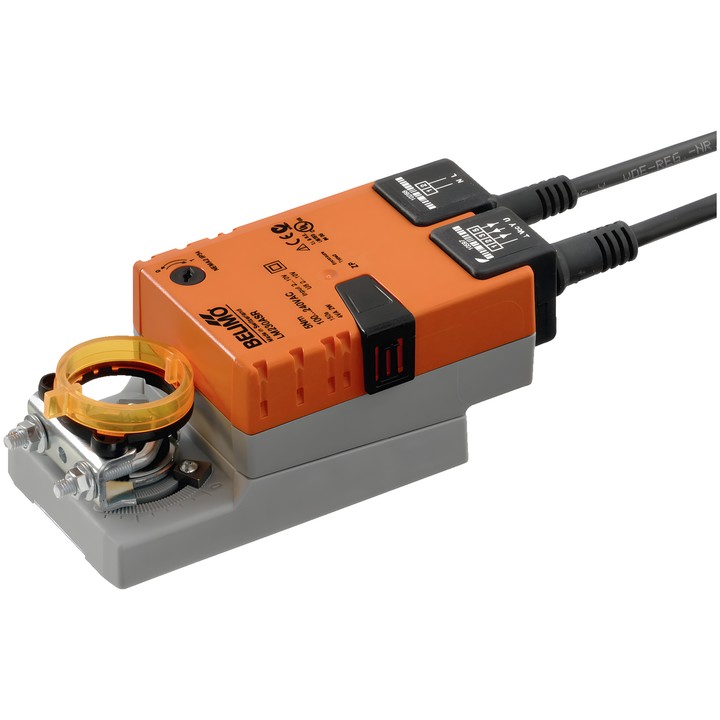

Belimo LM230ASR - roterende aandrijving voor kleppen

Belimo LM230ASR - roterende aandrijving voor kleppen

Belimo
zł 743,94
Inclusief belasting
zł 604,83 excl. btw.

Modulerende Belimo LM230ASR-aandrijving voor kleppen met een draaimoment van 5 Nm. Voeding AC 100...240 V, regelbereik 2...10 V en terugmeldsignaal 2...10 V.

De looptijd bedraagt 150 s / 90°. De aandrijving heeft een universele asbevestiging van 6...20 mm en beschermingsgraad IP54.

Levering in circa 14 dagen
Delen

Belimo LM230ASR

Roterende aandrijving voor de regeling van kleppen in technische gebouwinstallaties. De aandrijving wordt gestuurd met een modulerend signaal en geeft een terugmeldsignaal van de positie.

Belangrijkste kenmerken en parameters

  • Draaimoment: 5 Nm.
  • Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
  • Regelbereik Y: 2...10 V; terugmelding U: 2...10 V.
  • Looptijd motor: 150 s / 90°; draaihoek: Max. 95°.
  • Vermogensopname tijdens bedrijf: 2 W; in rust: 1 W; voor de dimensionering van bedrading: 4 VA.
  • Bewegingsrichting instelbaar met schakelaar 0/1; handmatige verstelling met drukknop en vergrendelingsmogelijkheid.
  • Universele asbevestiging 6...20 mm; mechanische draaihoekbegrenzers en positie-indicator.
  • Voedingsaansluiting: kabel 1 m, 2x 0.75 mm²; stuuraansluiting: kabel 1 m, 4x 0.75 mm².
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: II, versterkte isolatie.
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    LM230ASR
  • ean13
    7630498112195

  • AC/DC-spanning
    AC 100...240 V
  • Opgenomen vermogen (in bedrijf)
    2 W
  • Opgenomen vermogen (vasthouden)
    1 W
  • Nominaal vermogen
    4 VA
  • Regeltype
    DC 2...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    150 s / 90°
  • Voedingsaansluiting
    Kabel 1 m, 2x 0.75 mm²
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    5 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar 0/1
  • Draaihoek
    95°
  • Mechanische aansluiting
    Universele klem 6...20 mm
  • Besturingsaansluiting
    Kabel 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Downloaden (1.2MB)

Instrukcja montażu

Downloaden (507.41KB)

EU Declaration of Conformity – LM230ASR

Downloaden (32.76KB)

Environmental Declaration – LM..

Downloaden (72.44KB)
