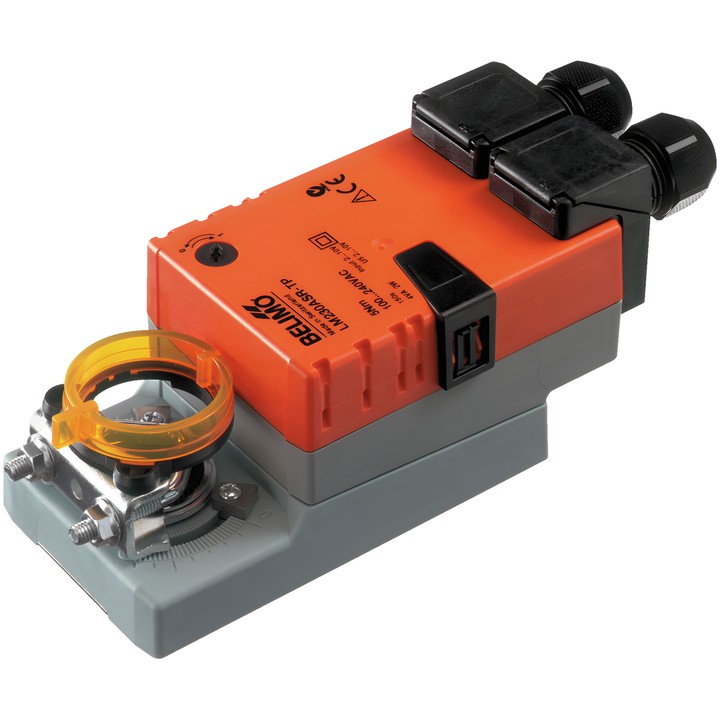

Belimo LM230ASR-TP - klepaandrijving met analoge regeling

Belimo LM230ASR-TP - klepaandrijving met analoge regeling

Belimo
zł 743,94
Inclusief belasting
zł 604,83 excl. btw.

Belimo LM230ASR-TP-klepaandrijving met een koppel van 5 Nm, voeding AC 100...240 V en modulerende regeling 2...10 V. De looptijd bedraagt 150 s / 90°.

Het model heeft een standterugmeldsignaal van 2...10 V, een universele asbevestiging van 6...20 mm en beschermingsgraad IP54.

Levering in circa 14 dagen
Delen

Belimo LM230ASR-TP – klepaandrijving

Een modulerende aandrijving voor het positioneren van kleppen in gebouwtechnische installaties. Volgens het technische gegevensblad is de aandrijving bedoeld voor luchtkleppen met een oppervlak tot ca. 1 m². Het regelsignaal Y bepaalt de positie van de aandrijving, terwijl de meetspanning U een elektrische uitlezing van de klepstand mogelijk maakt.

Belangrijkste kenmerken en parameters

  • Motorkoppel: 5 Nm; nominale spanning: AC 100...240 V, 50/60 Hz.
  • Modulerende regeling: 2...10 V; standterugmeldsignaal: 2...10 V.
  • Looptijd van de motor: 150 s / 90°; draaihoek: max. 95°, met aan beide zijden verstelbare mechanische eindstops.
  • Opgenomen vermogen tijdens bedrijf: 2 W; in ruststand: 1 W; dimensioneringsvermogen: 4 VA.
  • Bewegingsrichting geselecteerd met een schakelaar 0/1; handmatige verstelling met drukknop en vergrendelingsmogelijkheid.
  • Universele asbevestiging 6...20 mm, mechanische standaanwijzer en elektrische aansluitingen op klemmen.
  • Beschermingsgraad IEC/EN IP54; beschermingsklasse IEC/EN II, versterkte isolatie; omgevingstemperatuur -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    LM230ASR-TP
  • ean13
    7630498112201

  • AC/DC-spanning
    AC 100...240 V
  • Opgenomen vermogen (in bedrijf)
    2 W
  • Opgenomen vermogen (vasthouden)
    1 W
  • Nominaal vermogen
    4 VA
  • Regeltype
    DC 2...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    150 s / 90°
  • Voedingsaansluiting
    Klemmen 4 mm² (kabel ø4...10 mm, 2-aderig)
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    5 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar 0/1
  • Draaihoek
    95°
  • Mechanische aansluiting
    Universele klem 6...20 mm
  • Besturingsaansluiting
    Klemmen 4 mm² (kabel ø4...10 mm, 4-aderig)

Techniczna karta katalogowa

Downloaden (1.75MB)

Instrukcja montażu

Downloaden (203.36KB)

EU Declaration of Conformity – LM230ASR-TP

Downloaden (32.8KB)

Environmental Declaration – LM..

Downloaden (72.46KB)
