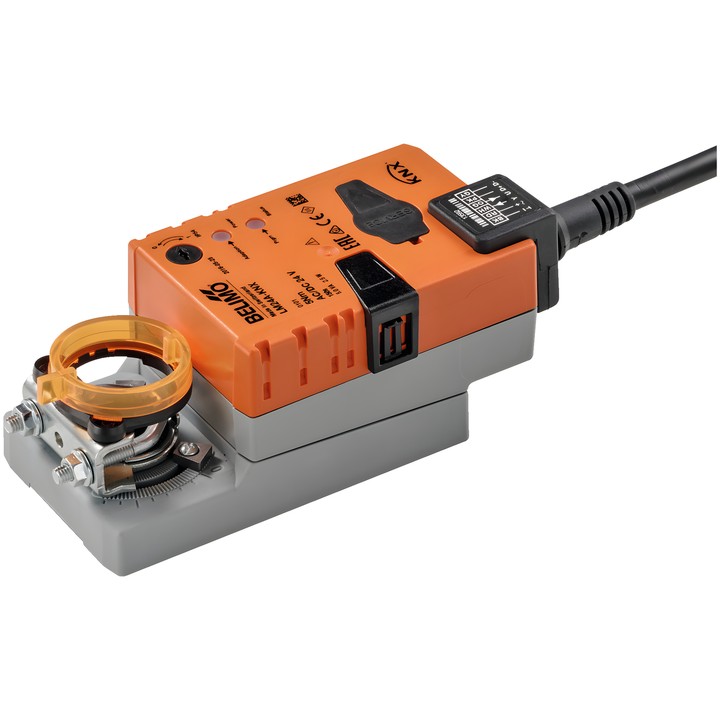

Belimo LM24A-KNX - roterende aandrijving voor kleppen

Belimo LM24A-KNX-aandrijving

Een communicatieve roterende aandrijving voor het instellen van kleppen in technische gebouwinstallaties. Ze is uitgerust met een KNX (S-Mode)-interface en een ingang waarop een passieve of actieve sensor, of een schakelcontact, kan worden aangesloten om het signaal naar KNX door te sturen.

Belangrijkste kenmerken en specificaties

• Motorkoppel: 5 Nm; voeding: AC/DC 24 V, 50/60 Hz.
• Besturing en communicatie: KNX (S-Mode); communicatiemedium: KNX TP.
• Looptijd van de motor: 150 s / 90°; instelbare looptijd: 35...150 s.
• Opgenomen vermogen tijdens bedrijf: 2.5 W; in ruststand: 1.3 W; dimensioneringsvermogen voor bekabeling: 5 VA.
• Bewegingsrichting geselecteerd met een 0/1-schakelaar; handmatige bediening met drukknop en vergrendelingsmogelijkheid.
• Instelbare draaihoek met mechanische aanslagen en een mechanische standaanwijzer.
• Mechanische aansluiting: universele klem van 6...20 mm; voedings- en besturingsaansluiting: kabel van 1 m, 6x 0.75 mm².
• Beschermingsgraad IEC/EN IP54; beschermingsklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De apparaatparameters kunnen worden geconfigureerd met Belimo Assistant 2 of de ETS-tool. De aanpassing van het instelbereik kan handmatig worden gestart.
