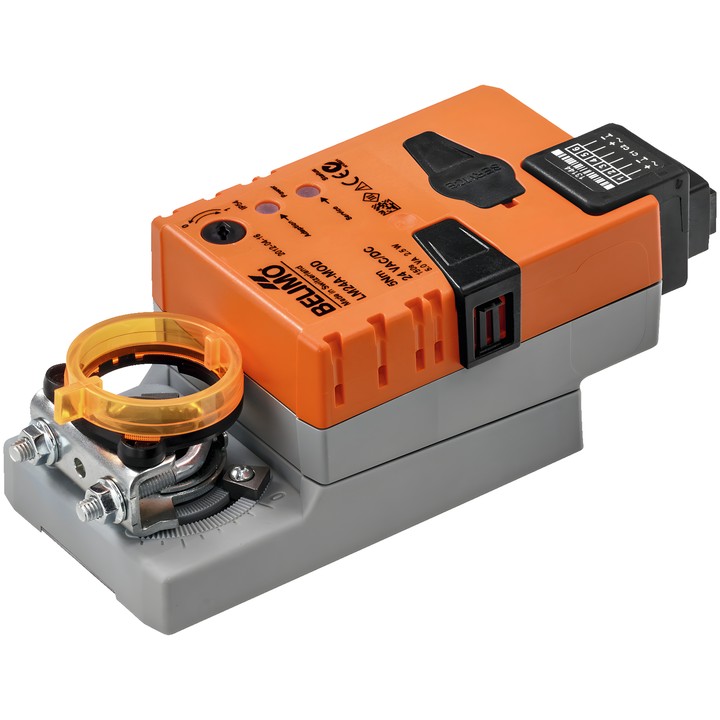

Belimo LM24A-MOD-J6 - klepaandrijving 5 Nm

Belimo LM24A-MOD-J6 - klepaandrijving 5 Nm

Belimo
zł 1.603,92
Inclusief belasting
zł 1.304,00 excl. btw.

Communicerende klepaandrijving Belimo LM24A-MOD-J6 met een koppel van 5 Nm, gevoed met AC/DC 24 V. Ondersteunt BACnet MS/TP en Modbus RTU en heeft een RJ12-stekkerbus.

De looptijd van de motor bedraagt 150 s / 90°, met een instelbaar looptijdbereik van 35...150 s. De aandrijving is uitgerust met een universele klem 6...20 mm en handbediening via een drukknop met vergrendelingsmogelijkheid.

Product niet beschikbaar
Delen

Houd mij op de hoogte van beschikbaarheid

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo LM24A-MOD-J6 – klepaandrijving

Communicerende roterende aandrijving voor het positioneren van kleppen in technische gebouwinstallaties. De ingebouwde interface ontvangt een digitaal stuursignaal en verzendt de actuele apparaatstatus. Klepgrootte: tot ca. 1 m².

Belangrijkste kenmerken en parameters

  • Motorkoppel: 5 Nm.
  • Nominale spanning: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
  • Communicatie: BACnet MS/TP of Modbus RTU (fabrieksinstelling).
  • Looptijd van de motor: 150 s / 90°; instelbare looptijd: 35...150 s.
  • Draaihoek: max. 95°; aan beide zijden begrensd door instelbare mechanische aanslagen.
  • Richting van de motorbeweging instelbaar met schakelaar 0/1.
  • Handbediening via een drukknop met vergrendelingsmogelijkheid.
  • Mechanische aansluiting: universele klem 6...20 mm; mechanische, insteekbare standaanwijzer.
  • Aansluiting voor voeding en besturing: RJ12-stekkerbus.
  • Opgenomen vermogen tijdens bedrijf: 2.5 W; in ruststand: 1.3 W; voor kabeldimensionering: 5 VA.
  • Beschermingsgraad IEC/EN: IP40; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

De apparaatparameters kunnen worden gewijzigd met Belimo Assistant 2. De aanpassing van het instelbereik kan handmatig worden gestart; tijdens de aanpassing worden beide mechanische eindaanslagen gedetecteerd.

  • Merk
    Belimo
  • Referentie
    LM24A-MOD-J6

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    2.5 W
  • Opgenomen vermogen (vasthouden)
    1.3 W
  • Nominaal vermogen
    5 VA
  • Aansluiting voor voedingsregeling
    RJ12-aansluiting
  • Regeltype
    BACnet MS/TP Modbus RTU
  • Beschermingsgraad
    IP40
  • NEMA-beschermingsgraad
    NEMA 1
  • Behuizingstype
    UL-behuizingstype 1
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    150 s / 90°
  • Variabele looptijd van de motor
    35...150 s
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    5 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar 0/1
  • Draaihoek
    95°
  • Mechanische aansluiting
    Universele klem 6...20 mm

Techniczna karta katalogowa

Downloaden (1.71MB)

Instrukcja montażu

Downloaden (656.5KB)

Techniczna karta katalogowa – LM24A-MOD-J6

Downloaden (1.72MB)

Environmental Declaration – LM..

Downloaden (72.46KB)
