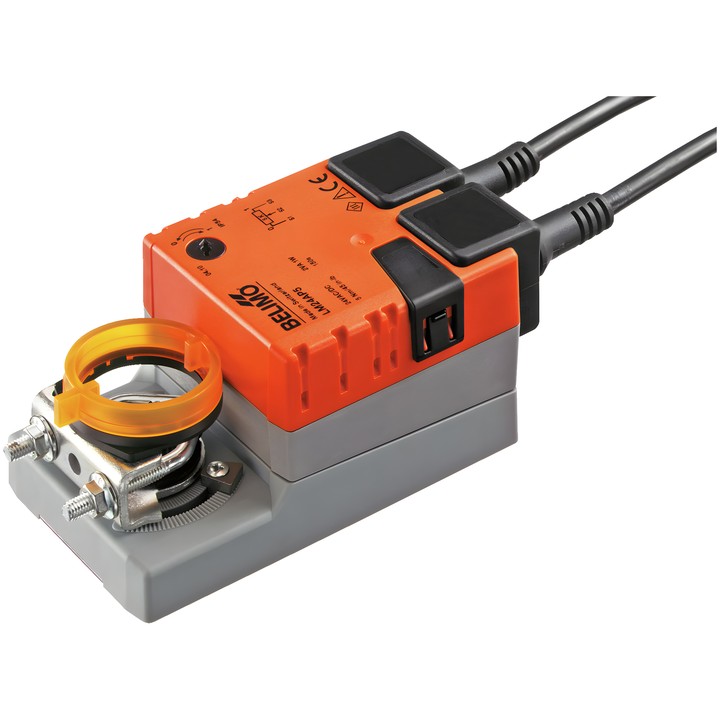

Belimo LM24AP5 - klepaandrijving

Belimo LM24AP5 - klepaandrijving

Belimo
zł 1.189,41
Inclusief belasting
zł 967,00 excl. btw.

Belimo LM24AP5-klepaandrijving met een koppel van 5 Nm, gevoed met AC/DC 24 V. Ondersteunt Open/Dicht- en 3-puntsregeling; de motordraaitijd bedraagt 150 s / 90°.

Uitgerust met een geïntegreerde feedbackpotentiometer van 5 kΩ, universele klem 6...20 mm en een drukknop voor handmatige bediening met vergrendelingsmogelijkheid.

Product niet beschikbaar
Delen

Houd mij op de hoogte van beschikbaarheid

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo LM24AP5-klepaandrijving

De LM24AP5 is bedoeld voor het positioneren van kleppen in technische gebouwinstallaties. Volgens het technische gegevensblad is hij bestemd voor luchtkleppen met een oppervlak tot ca. 1 m².

Belangrijkste kenmerken en specificaties

  • Motorkoppel: 5 Nm; nominale spanning: AC/DC 24 V, 50/60 Hz.
  • Regeling: Open/Dicht, 3-punts; motordraaitijd: 150 s / 90°.
  • Geïntegreerde feedbackpotentiometer: 5 kΩ; terugmeldsignaal van de positie 0...100%.
  • Draaihoek: max. 95°, aan beide zijden begrensbaar met verstelbare mechanische aanslagen.
  • Bewegingsrichting gekozen met schakelaar: 0 (linksom) / 1 (rechtsom).
  • Handmatige bediening met drukknop en vergrendelingsmogelijkheid; mechanische positie-indicator.
  • Mechanische aansluiting: universele klem 6...20 mm.
  • Opgenomen vermogen tijdens beweging: 1 W; in ruststand: 0.2 W; dimensioneringsvermogen voor bekabeling: 1.5 VA.
  • Afzonderlijke kabels van 1 m, 3x 0.75 mm², voor de voedings- en stuuraansluiting en de aansluiting van de potentiometer.
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    LM24AP5
  • ean13
    7630498112294

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    1 W
  • Opgenomen vermogen (vasthouden)
    0.2 W
  • Nominaal vermogen
    1.5 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 3x 0.75 mm²
  • Regeltype
    Open/dicht, 3-punts
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    150 s / 90°
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    5 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar: 0 (draaiing naar links) / 1 (draaiing naar rechts)
  • Draaihoek
    95°
  • Mechanische aansluiting
    Universele klem 6...20 mm
  • Potentiometer
    5 kΩ
  • Potentiometeraansluiting
    Kabel, 3x 0.75 mm²
