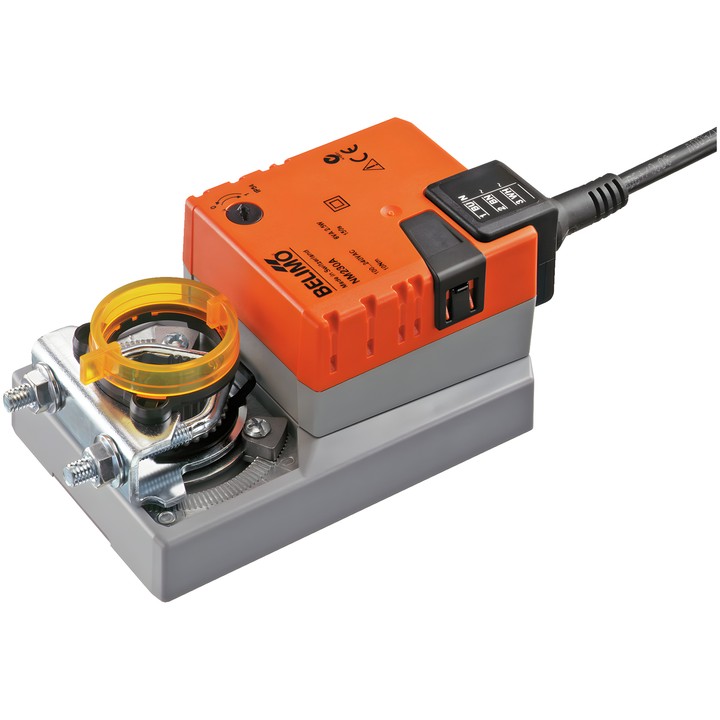

Belimo NM230A - klepaandrijving

Belimo NM230A-klepaandrijving

Aandrijving voor de regeling van luchtkleppen in stationaire verwarmings-, ventilatie- en airconditioningsystemen. Volgens het technische gegevensblad is deze bedoeld voor kleppen met een oppervlak tot ongeveer 2 m².

Belangrijkste kenmerken en specificaties

• Draaimoment van de motor: 10 Nm.
• Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
• Regeling: Open/Dicht, 3-punts.
• Looptijd van de motor: 150 s / 90°; maximale draaihoek: 95°.
• De bewegingsrichting wordt gekozen met schakelaar 0 (linksom) / 1 (rechtsom).
• Handmatige bediening met drukknop en vergrendelingsmogelijkheid; de draaihoek is met mechanische begrenzers aan beide zijden instelbaar.
• Mechanische aansluiting: universele klem 8...26.7 mm; mechanische positiemeter.
• Aansluiting voor voeding en regeling: kabel 1 m, 3x 0.75 mm².
• Opgenomen vermogen tijdens bedrijf: 2.5 W; in ruststand: 0.6 W; vermogen voor de dimensionering van de bedrading: 5.5 VA.
• IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: II, versterkte isolatie.
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De aandrijving is beschermd tegen overbelasting en stopt automatisch wanneer de eindaanslag wordt bereikt. Eindschakelaars zijn niet vereist.
