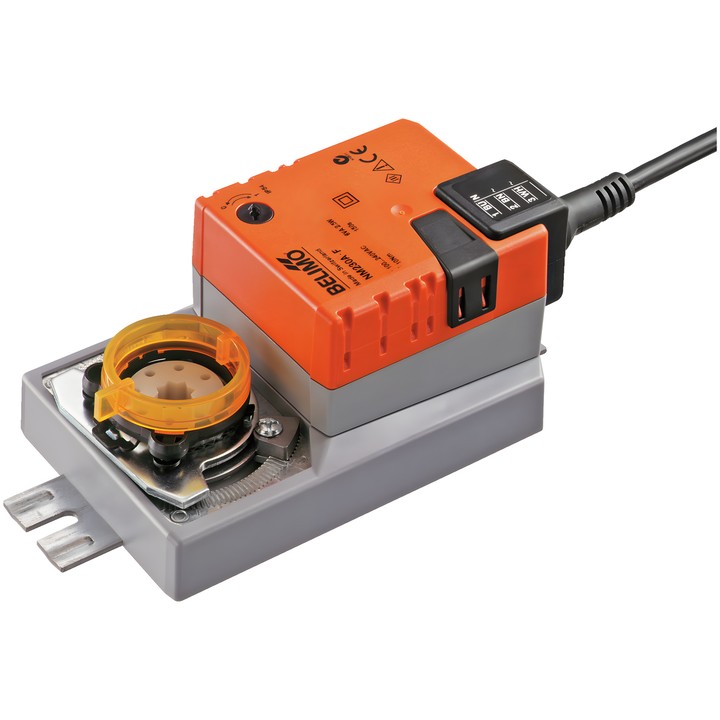

Belimo NM230A-F - klepaandrijving 10 Nm

Belimo NM230A-F - klepaandrijving 10 Nm

Belimo
zł 581,86
Inclusief belasting
zł 473,06 excl. btw.

Belimo NM230A-F klepaandrijving met een draaimoment van 10 Nm, gevoed met AC 100...240 V. Open/Dicht-aansturing, 3-punts; de looptijd van de motor bedraagt 150 s / 90°.

Vormgesloten aansluiting 8x8 mm, handmatige bediening met drukknop en vergrendelingsmogelijkheid, en beschermingsgraad IP54.

Levering in circa 14 dagen
Delen

Belimo NM230A-F – klepaandrijving

Aandrijving ontworpen voor de regeling van luchtkleppen in technische gebouwinstallaties. Volgens het technische gegevensblad is hij geschikt voor kleppen met een oppervlak tot ca. 2 m².

Belangrijkste kenmerken en parameters

  • Draaimoment: 10 Nm.
  • Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
  • Aansturing: Open/Dicht, 3-punts.
  • Looptijd van de motor: 150 s / 90°; draaihoek: max. 95°.
  • Bewegingsrichting gekozen met schakelaar 0 (linksom) / 1 (rechtsom).
  • Vormgesloten aansluiting 8x8 mm; rechtstreekse montage op de klepas.
  • Handmatige bediening met drukknop en vergrendelingsmogelijkheid; instelling van de draaihoek met mechanische aanslagen aan beide zijden.
  • Mechanische, opklikbare standaanwijzer.
  • Opgenomen vermogen tijdens bedrijf: 2.5 W; in ruststand: 0.6 W; dimensioneringsvermogen voor bekabeling: 5.5 VA.
  • Aansluiting voor voeding en aansturing: kabel 1 m, 3x 0.75 mm².
  • IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: II, versterkte isolatie.
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    NM230A-F
  • ean13
    7630498112997

  • AC/DC-spanning
    AC 100...240 V
  • Opgenomen vermogen (in bedrijf)
    2.5 W
  • Opgenomen vermogen (vasthouden)
    0.6 W
  • Nominaal vermogen
    5.5 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 3x 0.75 mm²
  • Regeltype
    Open/dicht, 3-punts
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    150 s / 90°
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    10 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar: 0 (draaiing naar links) / 1 (draaiing naar rechts)
  • Draaihoek
    95°
  • Mechanische aansluiting
    Vormgesloten verbinding 8x8 mm

Techniczna karta katalogowa

Downloaden (1.49MB)

Instrukcja montażu

Downloaden (423.98KB)

EU Declaration of Conformity – NM230A-F

Downloaden (32.76KB)

Environmental Declaration – NM..

Downloaden (72.37KB)
