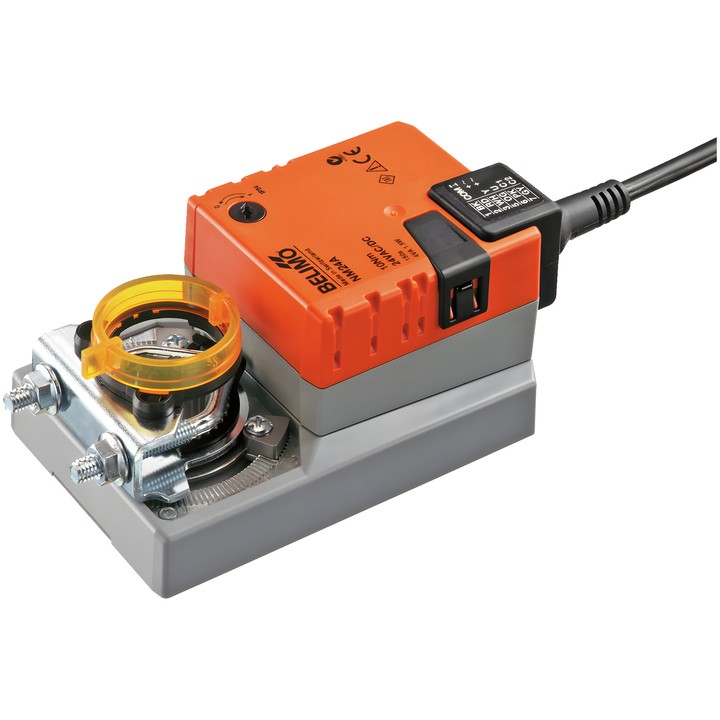

Belimo NM24A - klepaandrijving

Belimo NM24A - klepaandrijving

Belimo
zł 561,61
Inclusief belasting
zł 456,59 excl. btw.

Belimo NM24A-klepaandrijving met een draaimoment van 10 Nm, gevoed met AC/DC 24 V. Ondersteunt Open/Dicht- en 3-puntsregeling; de looptijd bedraagt 150 s / 90°.

Uitgerust met een universele klem voor 8...26.7 mm, een knop voor handmatige bediening met vergrendeling en een behuizing met beschermingsgraad IP54.

Levering in circa 14 dagen
Delen

Belimo NM24A – klepaandrijving

Aandrijving voor de regeling van luchtkleppen in stationaire verwarmings-, ventilatie- en airconditioningsystemen. Volgens het technische gegevensblad is deze bedoeld voor kleppen met een oppervlak tot ca. 2 m².

Belangrijkste kenmerken en specificaties

  • Draaimoment: 10 Nm; nominale spanning: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
  • Regeling: Open/Dicht, 3-punts; looptijd van de motor: 150 s / 90°.
  • Draairichting te kiezen met schakelaar 0 (linksom) / 1 (rechtsom).
  • Draaihoek: max. 95°, aan beide zijden te begrenzen met verstelbare mechanische aanslagen.
  • Handmatige bediening met knop en vergrendeling; mechanische, opklikbare standaanwijzer.
  • Mechanische aansluiting: universele klem 8...26.7 mm; voedings- en sturingsaansluiting: kabel 1 m, 3x 0.75 mm².
  • Opgenomen vermogen tijdens bedrijf: 1.5 W; in rust: 0.2 W; dimensioneringsvermogen: 3.5 VA.
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    NM24A
  • ean13
    7630498113086

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    1.5 W
  • Opgenomen vermogen (vasthouden)
    0.2 W
  • Nominaal vermogen
    3,5 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 3x 0.75 mm²
  • Regeltype
    Open/dicht, 3-punts
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    150 s / 90°
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    10 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar: 0 (draaiing naar links) / 1 (draaiing naar rechts)
  • Draaihoek
    95°
  • Mechanische aansluiting
    Universele klem 8...26.7 mm

Techniczna karta katalogowa

Downloaden (1.5MB)

Instrukcja montażu

Downloaden (536.21KB)

EU Declaration of Conformity – NM24A

Downloaden (47.89KB)

Environmental Declaration – NM..

Downloaden (72.35KB)
