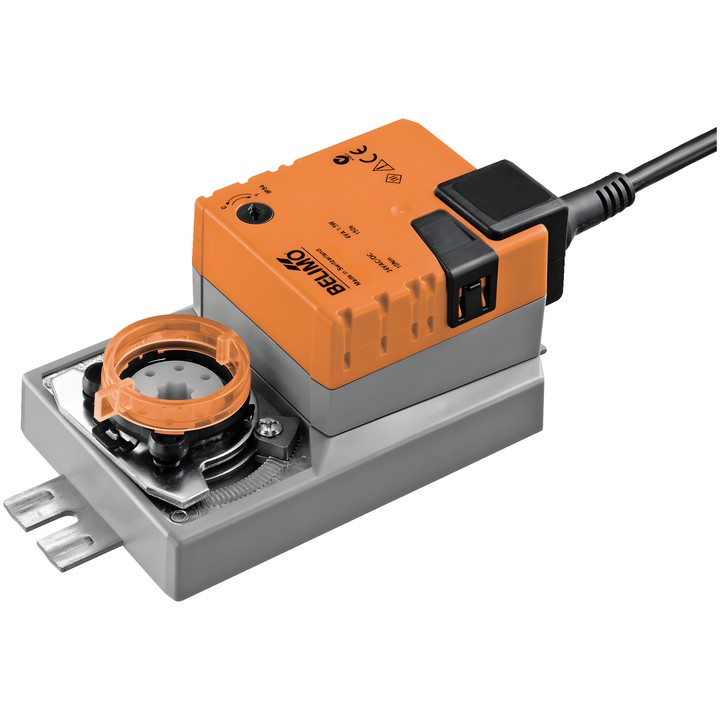

Belimo NM24A-F – klepaandrijving

Aandrijving voor het regelen van kleppen in technische gebouwinstallaties. Volgens het technische gegevensblad is deze bedoeld voor luchtkleppen met een oppervlak tot ca. 2 m².

Belangrijkste kenmerken en parameters

• Draaimoment: 10 Nm.
• Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
• Regeling: 3-punts Open/Dicht.
• Looptijd van de motor: 150 s / 90°; draaihoek: max. 95°, met aan beide zijden verstelbare mechanische aanslagen.
• De bewegingsrichting wordt gekozen met schakelaar 0 (draait naar links) / 1 (draait naar rechts).
• Handmatige verstelling met drukknop en mogelijkheid tot vergrendeling; mechanische, afneembare standaanwijzer.
• Mechanische aansluiting: vormgesloten verbinding van 8x8 mm.
• Aansluiting voor voeding en regeling: kabel van 1 m, 3x 0.75 mm².
• Opgenomen vermogen: 1.5 W tijdens beweging en 0.2 W in rust; waarde voor kabeldimensionering: 3.5 VA.
• Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].
