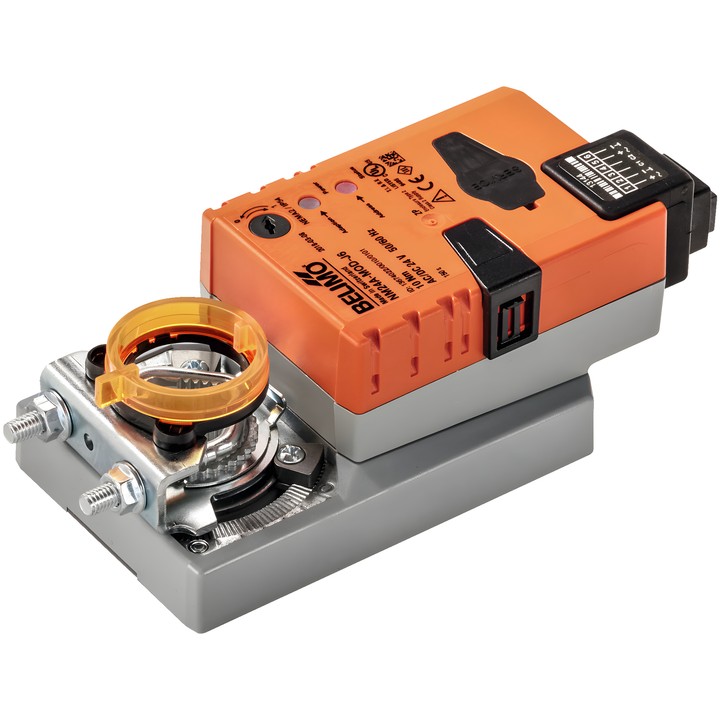

Belimo NM24A-MOD-J6 - klepaandrijving

Belimo NM24A-MOD-J6

Communicerende aandrijving voor de regeling van kleppen in technische gebouwinstallaties. Bestemd voor luchtkleppen met een oppervlak tot ca. 2 m². Ontvangt een digitaal stuursignaal en geeft de actuele status door via BACnet MS/TP of Modbus RTU.

Belangrijkste kenmerken en parameters

• Koppel: 10 Nm; nominale spanning: AC/DC 24 V, 50/60 Hz.
• Communicatie: BACnet MS/TP en Modbus RTU; fabrieksinstelling: Modbus RTU.
• Looptijd van de motor: 150 s / 90°; instelbare looptijd: 43...173 s.
• Draaihoek: max. 95°; aan beide zijden instelbare mechanische aanslagen.
• Bewegingsrichting instelbaar met schakelaar 0/1; handmatige verstelling met drukknop en vergrendelingsmogelijkheid.
• Universele asklem voor 8...26.7 mm; mechanische, insteekbare standaanwijzer.
• Opgenomen vermogen tijdens bedrijf: 3.5 W; in ruststand: 1.4 W; voor kabeldimensionering: 6 VA.
• Voedings- en besturingsaansluiting: RJ12-stekkerbus.
• Beschermingsgraad IEC/EN: IP40; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].

Na het inschakelen van de voeding voert de aandrijving een synchronisatie uit. De aanpassing van het instelbereik kan handmatig worden gestart; geselecteerde parameters kunnen worden gewijzigd met Belimo Assistant 2.
