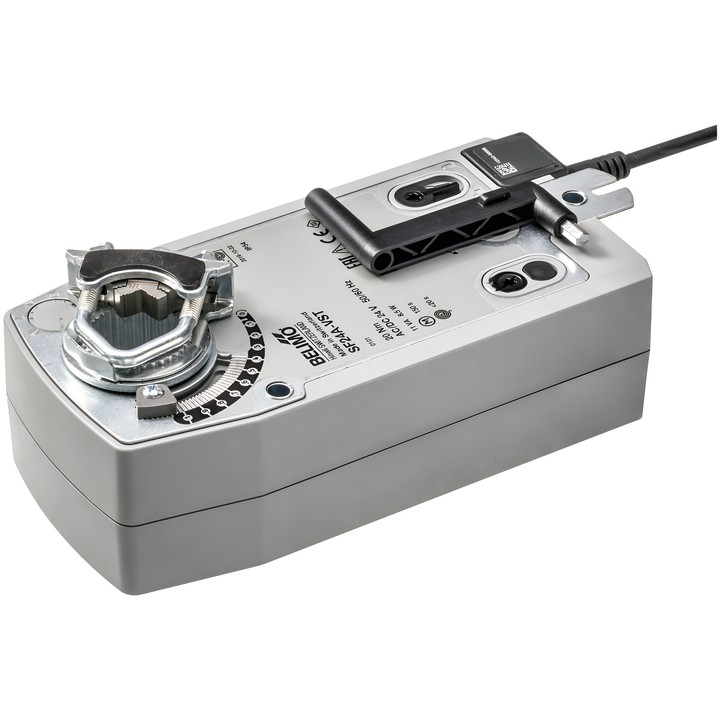

Belimo SF24A-VST - roterende aandrijving voor kleppen met veiligheidsfunctie

Belimo SF24A-VST

VAV-Universal roterende aandrijving met veiligheidsfunctie, bestemd voor VAV- en CAV-units in gebouwtechnische installaties. Volgens het technische gegevensblad is ze geschikt voor luchtkleppen met een oppervlak tot ongeveer 4 m².

Belangrijkste kenmerken en specificaties

• Koppel van de motor en de veiligheidsfunctie: 20 Nm.
• Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
• Besturing: PP-communicatie.
• Looptijd van de motor: 120 s / 90°; looptijd van de veiligheidsfunctie: <20 s @ -20...50°C, <60 s @ -30°C.
• Opgenomen vermogen tijdens bedrijf: 8.5 W; in rust: 3.5 W; dimensioneringsvermogen: 11 VA.
• Kabel van 0.5 m met VST-stekkerverbinding voor voeding en besturing.
• Maximale draaihoek: 95°; verstelbare mechanische draaihoekbegrenzer en mechanische standaanwijzer.
• Handmatige verstelling met een handslinger en vergrendelingsschakelaar.
• Universele klem voor assen 10...25.4 mm.
• Beschermingsgraad: IP54; omgevingstemperatuur: -30...50°C [-22...122°F].

Na de inbedrijfstelling van het systeem en na elke wijziging van de draaihoek moet een aanpassing worden uitgevoerd. Om de IP-beschermingsgraad en de elektrische verbinding te waarborgen, moet de VST-stekker volledig in de contrastekker worden gestoken.
