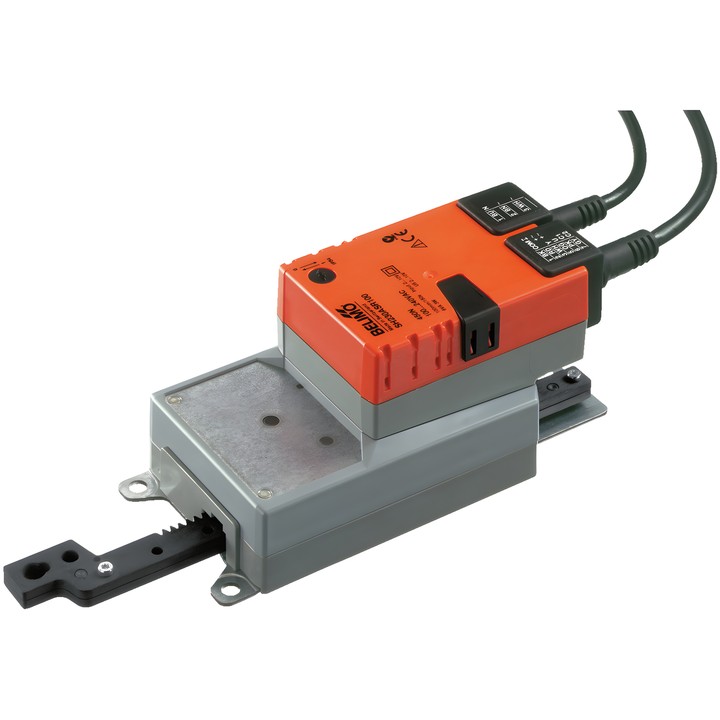

Belimo SH230ASR100 - modulerende lineaire aandrijving

Belimo SH230ASR100 – modulerende lineaire aandrijving

Aandrijving voor de regeling van kleppen en schuiven in technische gebouwinstallaties. Het stuursignaal Y bepaalt de positie van de aandrijving; spanning U wordt gebruikt voor de elektrische positiemelding.

Belangrijkste specificaties

• Kracht van de aandrijving: 450 N.
• Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
• Modulerende aansturing: 2...10 V; positiesignaal: 2...10 V.
• Slag: 100 mm; maximale slaglengte: 100 mm, vaste instelling.
• Looptijd van de motor: 150 s / 100 mm.
• Opgenomen vermogen tijdens bedrijf: 3 W; in rust: 1 W; voor de dimensionering van kabels: 6 VA.
• Bewegingsrichting instelbaar met schakelaar; handmatige verstelling met drukknop en vergrendelingsmogelijkheid.
• Voedingsaansluiting: kabel 1 m, 2x 0.75 mm²; besturingsaansluiting: kabel 1 m, 4x 0.75 mm².
• IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: II, versterkte isolatie.
• Omgevingstemperatuur: -30...50°C [-22...122°F].
