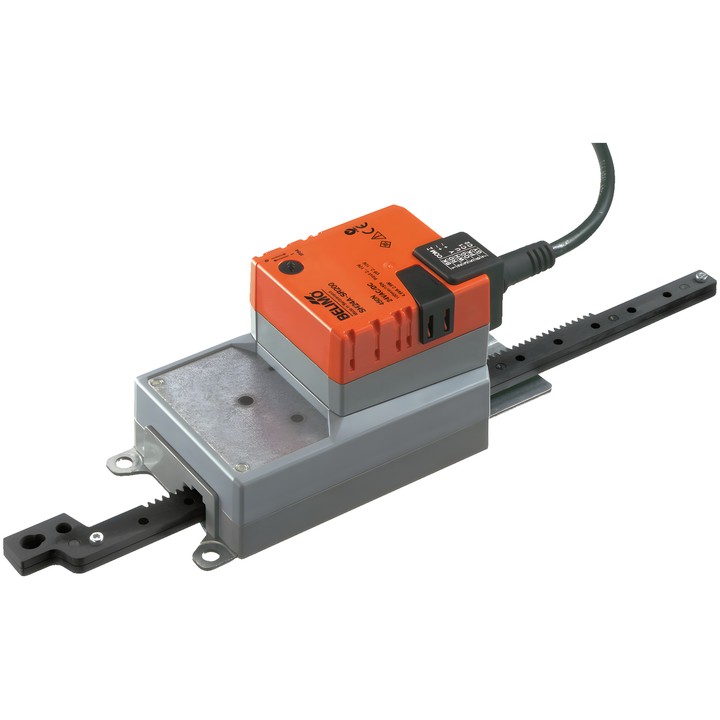

Belimo SH24A-SR200 - modulerende lineaire actuator

Belimo SH24A-SR200 - modulerende lineaire actuator

Belimo
zł 1.001,31
Inclusief belasting
zł 814,07 excl. btw.

Belimo SH24A-SR200 lineaire actuator voor het regelen van kleppen en schuifafsluiters in gebouwtechnische installaties. Kracht 450 N, voeding AC/DC 24 V en modulerende regeling 2...10 V.

Slag 200 mm, looptijd 150 s / 100 mm, terugmeldsignaal van de positie 2...10 V en beschermingsgraad IP54.

Levering in circa 14 dagen
Delen

Belimo SH24A-SR200

Modulerende lineaire actuator voor het regelen van kleppen en schuifafsluiters in gebouwtechnische installaties. Het technische gegevensblad vermeldt een luchtklepgrootte tot ca. 3 m².

Belangrijkste kenmerken en specificaties

  • Motorkracht: 450 N; slag: 200 mm (max. 200 mm, vaste instelling).
  • Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
  • Modulerende regeling: 2...10 V; terugmeldsignaal van de positie: 2...10 V.
  • Looptijd van de motor: 150 s / 100 mm.
  • Opgenomen vermogen tijdens bedrijf: 2.5 W; in rust: 0.4 W; voor de dimensionering van bekabeling: 4.5 VA.
  • Bewegingsrichting instelbaar met schakelaar; handmatige bediening met drukknop en vergrendelingsmogelijkheid.
  • Aansluiting voor voeding en regeling: kabel 1 m, 4x 0.75 mm².
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

De actuator is beveiligd tegen overbelasting en stopt automatisch zodra de eindstop is bereikt.

  • Merk
    Belimo
  • Referentie
    SH24A-SR200
  • ean13
    7630498114281

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    2.5 W
  • Opgenomen vermogen (vasthouden)
    0.4 W
  • Nominaal vermogen
    4.5 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 4x 0.75 mm²
  • Regeltype
    DC 2...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Kracht
    450 N
  • Handbediening
    Met drukknop, vergrendelbaar
  • Slag
    200 mm
  • Bewegingstijd (motor)
    150 s / 100 mm
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Bewegingsrichting - motor
    Selecteerbaar met schakelaar

Techniczna karta katalogowa

Downloaden (971.1KB)

Instrukcja montażu

Downloaden (486.72KB)

EU Declaration of Conformity – SH24A-SR200

Downloaden (32.8KB)

Environmental Declaration – SH..200..

Downloaden (71.93KB)
