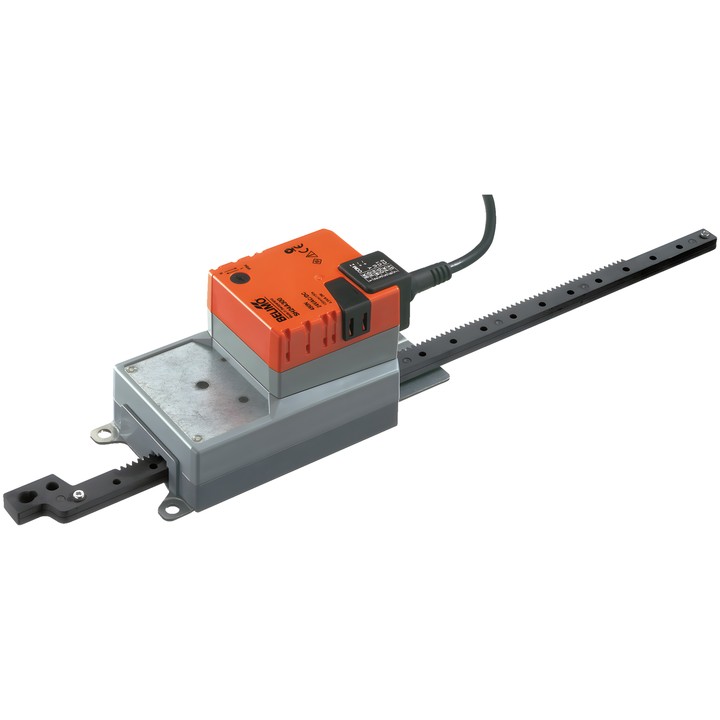

Belimo SH24A300 - lineaire actuator

Belimo SH24A300 lineaire actuator

Actuator voor de regeling van kleppen en schuiven in technische gebouwinstallaties. Volgens het technische gegevensblad is hij geschikt voor luchtkleppen met een oppervlak tot ca. 3 m².

Belangrijkste kenmerken

• Kracht van de actuator: 450 N.
• Nominale spanning: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
• Regeling: Open/Dicht, 3-punts.
• Slag: 300 mm; maximale slaglengte 300 mm, instelbaar per 20 mm. De slag wordt aan beide zijden begrensd met mechanische aanslagen.
• Looptijd van de motor: 150 s / 100 mm.
• Opgenomen vermogen tijdens bedrijf: 2 W; in ruststand: 0.2 W; voor de dimensionering van de bekabeling: 4.5 VA.
• De bewegingsrichting van de motor wordt gekozen met schakelaar 0 (uitgeschoven) / 1 (ingeschoven).
• Handmatige bediening met drukknop en vergrendelingsmogelijkheid.
• Aansluiting voor voeding en regeling: kabel 1 m, 3x 0.75 mm².
• Beschermingsgraad IEC/EN IP54; beschermingsklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De actuator is beveiligd tegen overbelasting en stopt automatisch wanneer een eindstop wordt bereikt.
