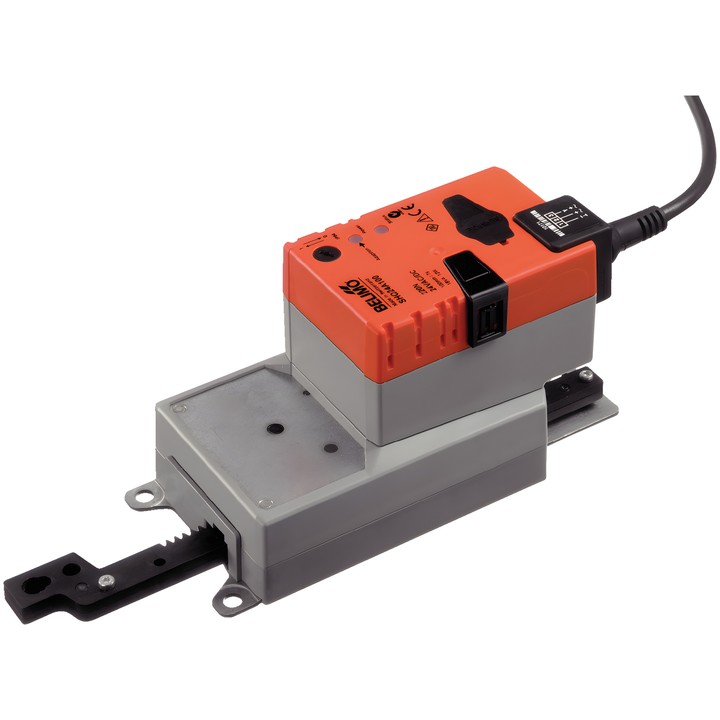

Belimo SHQ24A100 - lineaire actuator AC/DC 24 V, 200 N

Belimo SHQ24A100 – lineaire actuator

Actuator voor het positioneren van kleppen en schuifafsluiters in technische gebouwinstallaties. Open/Dicht-aansturing is niet geschikt voor 3-puntsregeling.

Belangrijkste kenmerken en parameters

• Actuatorkracht: 200 N; grootte van de luchtklep tot ca. 1.3 m².
• Nominale spanning: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
• Opgenomen vermogen tijdens bedrijf: 13 W; in rust: 2 W; vermogen voor kabeldimensionering: 23 VA.
• Slag: 100 mm; max. 100 mm, instelbaar in stappen van 20 mm; minimale slag: 40 mm. Slagbegrenzing aan beide zijden met mechanische aanslagen.
• Looptijd van de motor: 7 s / 100 mm.
• Bewegingsrichting geselecteerd met schakelaar 0 (uitgeschoven) / 1 (ingeschoven).
• Handmatige bediening met drukknop en vergrendelingsmogelijkheid.
• Aansluiting voor voeding en regeling: kabel 1 m, 3x 0.75 mm².
• Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...40°C [-22...104°F].

De actuator is beveiligd tegen overbelasting en stopt automatisch zodra een aanslag wordt bereikt. Bij de eerste inschakeling past hij het werkbereik aan de mechanisch ingestelde slag aan; aanpassing is ook vereist na wijziging van de slagbegrenzing.
