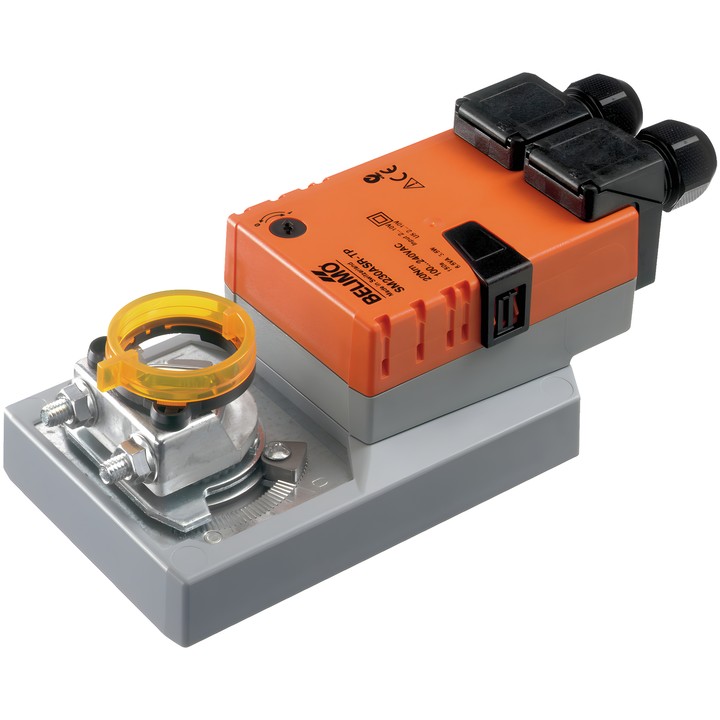

Belimo SM230ASR-TP - aandrijving voor kleppen met analoge regeling

Belimo SM230ASR-TP - aandrijving voor kleppen met analoge regeling

Belimo
zł 1.026,62
Inclusief belasting
zł 834,65 excl. btw.

Belimo SM230ASR-TP-klepaandrijving met een koppel van 20 Nm, voeding AC 100...240 V en aansturing met een 2...10 V-signaal. De looptijd bedraagt 150 s / 90° en het bereik van het terugmeldsignaal voor de positie is 2...10 V.

Levering in circa 14 dagen
Delen

Belimo SM230ASR-TP

Modulerende aandrijving voor het positioneren van kleppen in technische gebouwinstallaties. De fabrikant vermeldt een klepgrootte tot ca. 4 m².

Belangrijkste kenmerken

  • Koppel: 20 Nm; looptijd: 150 s / 90°.
  • Nominale spanning: AC 100...240 V, 50/60 Hz.
  • Werkbereik stuursignaal Y: 2...10 V; terugmeldsignaal positie U: 2...10 V.
  • Opgenomen vermogen tijdens bedrijf: 3.5 W; in ruststand: 1 W; voor kabeldimensionering: 6.5 VA.
  • Draaihoek: max. 95°, met aan beide zijden instelbare mechanische eindaanslagen.
  • Bewegingsrichting instelbaar met schakelaar 0/1; handmatige bediening met drukknop en vergrendelingsmogelijkheid.
  • Omkeerbare universele montageklem voor een as van 10...20 mm; elektrische aansluiting via klemmen.
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: II, dubbele isolatie.
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    SM230ASR-TP
  • ean13
    7630498114359

  • AC/DC-spanning
    AC 100...240 V
  • Opgenomen vermogen (in bedrijf)
    3.5 W
  • Opgenomen vermogen (vasthouden)
    1 W
  • Nominaal vermogen
    6.5 VA
  • Regeltype
    DC 2...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    150 s / 90°
  • Voedingsaansluiting
    Klemmen 4 mm² (kabel ø4...10 mm, 2-aderig)
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    20 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar 0/1
  • Draaihoek
    95°
  • Mechanische aansluiting
    Omkeerbare universele montageklem 10...20 mm
  • Besturingsaansluiting
    Klemmen 4 mm² (kabel ø4...10 mm, 4-aderig)
