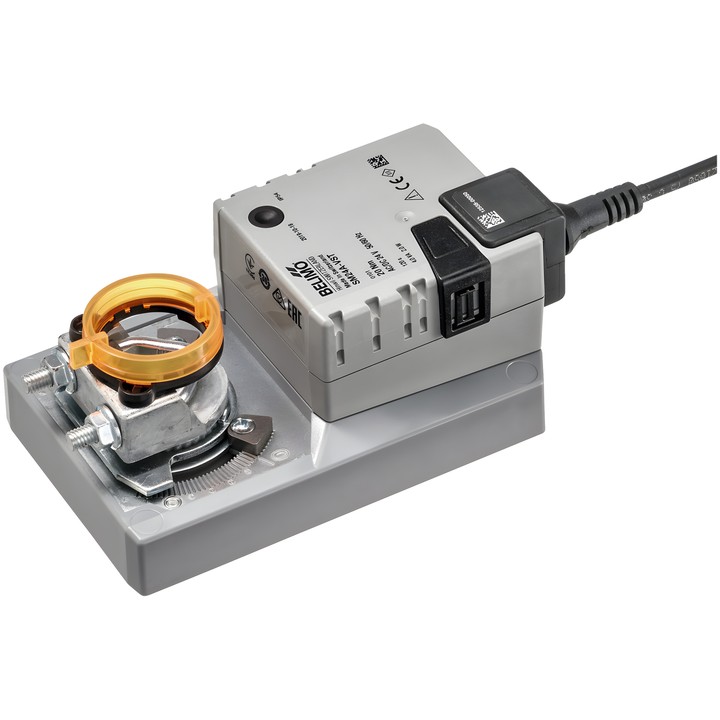

Belimo SM24A-VST - draaiaandrijving voor VAV- en CAV-kleppen

Belimo SM24A-VST

VAV-Universal-draaiaandrijving voor VAV- en CAV-units in technische gebouwinstallaties. Bestemd voor luchtkleppen met een oppervlak tot ca. 4 m².

Belangrijkste kenmerken en parameters

• Koppel: 20 Nm; nominale spanning: AC/DC 24 V, 50/60 Hz.
• PP-communicatiebesturing; looptijd van de motor: 120 s / 90°.
• Maximale draaihoek: 95°; aan beide zijden verstelbare mechanische aanslagen.
• Universele asbevestiging 10...20 mm en mechanische, opsteekbare standaanwijzer.
• Handmatige verstelling met drukknop en mogelijkheid tot vergrendeling.
• Aansluiting voor voeding en besturing: kabel van 0.5 m met VST-connector.
• Opgenomen vermogen tijdens bedrijf: 2 W; in ruststand: 0.4 W; voor kabeldimensionering: 4 VA.
• Beschermingsgraad IEC/EN IP54; beschermingsklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].

Na de inbedrijfstelling van het systeem en na elke wijziging van de draaihoek is aanpassing van de aandrijving vereist.
