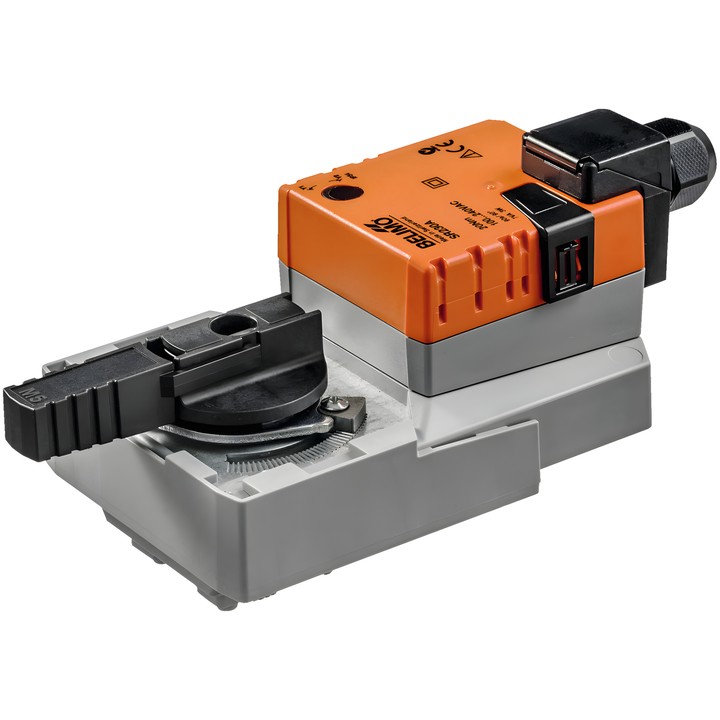

Belimo SR24A-SR-TP - roterende servomotor voor kogelkranen

Belimo SR24A-SR-TP - roterende servomotor voor kogelkranen

Belimo
zł 996,85
Inclusief belasting
zł 810,45 excl. btw.

Modulerende roterende servomotor voor kogelkranen. Koppel 20 Nm, voeding AC/DC 24 V, stuursignaal 2...10 V en positi terugmeldsignaal 2...10 V.

De looptijd bedraagt 90 s / 90°. De servomotor heeft een mechanische standaanwijzer, instelbare draaihoekbegrenzers en handbediening met drukknop en vergrendelingsmogelijkheid.

Levering in circa 14 dagen
Delen

Belimo SR24A-SR-TP

Modulerende roterende servomotor voor kogelkranen. De stand wordt bepaald door het stuursignaal Y, terwijl de terugmeldspanning U elektrische uitlezing van de klepstand mogelijk maakt.

Belangrijkste technische gegevens

  • Koppel: 20 Nm.
  • Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
  • Werkbereik Y: 2...10 V; positi terugmeldsignaal U: 2...10 V.
  • Looptijd: 90 s / 90°.
  • Opgenomen vermogen tijdens bedrijf: 2.5 W; in rust: 0.4 W; dimensioneringsvermogen voor kabelkeuze: 5 VA.
  • Aansluiting voor voeding en besturing: klemmen 4 mm² (kabel ø4...10 mm, 4-aderig).
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Handbediening met drukknop en vergrendelingsmogelijkheid; mechanische, uitneembare standaanwijzer.
  • Instelbare draaihoek met mechanische eindstops.

De servomotor wordt met één centrale schroef rechtstreeks op de kogelkraan gemonteerd. Het apparaat is beveiligd tegen overbelasting en stopt automatisch wanneer een eindstop wordt bereikt.

  • Merk
    Belimo
  • Referentie
    SR24A-SR-TP
  • ean13
    7630498114953

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    2.5 W
  • Opgenomen vermogen (vasthouden)
    0.4 W
  • Nominaal vermogen
    5 VA
  • Aansluiting voor voedingsregeling
    Klemmen 4 mm² (kabel ø4...10 mm, 4-aderig)
  • Regeltype
    DC 2...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2

Techniczna karta katalogowa

Downloaden (1.37MB)

Instrukcja montażu

Downloaden (203.36KB)

EU Declaration of Conformity – SR24A-SR-TP

Downloaden (51.41KB)

Environmental Declaration – SR..

Downloaden (72.81KB)
