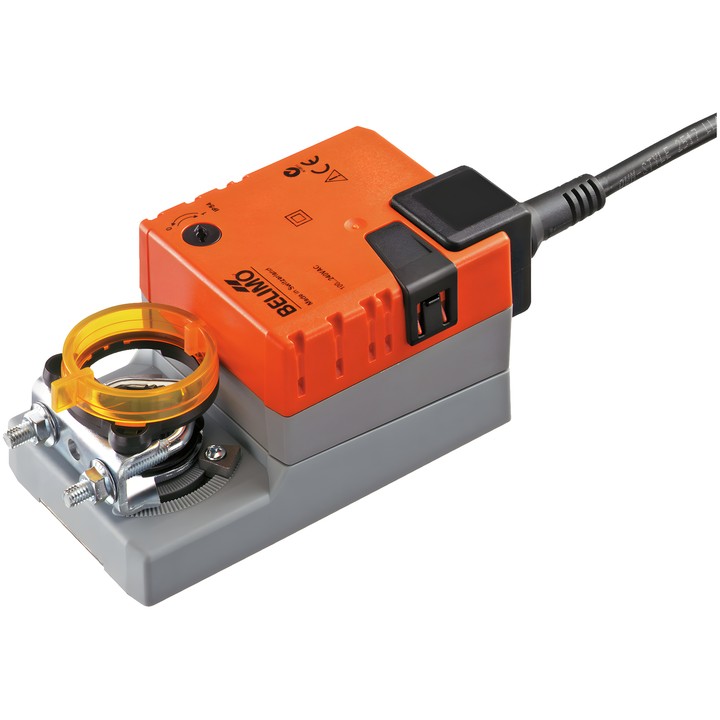

Belimo TMC230A - klepaandrijving

Belimo TMC230A - klepaandrijving

Belimo
zł 476,90
Inclusief belasting
zł 387,72 excl. btw.

Belimo TMC230A is een klepaandrijving met een koppel van 2 Nm, gevoed met AC 100...240 V. Ondersteunt Open/Dicht, 3-puntsbesturing; de looptijd van de motor bedraagt 35 s / 90°.

Voorzien van een universele asbevestiging voor 6...20 mm, handmatige bediening met drukknop en mechanische draaihoekbegrenzers. IEC/EN-beschermingsgraad: IP54.

Levering in circa 14 dagen
Delen

Belimo TMC230A-klepaandrijving

Aandrijving voor het regelen van luchtkleppen in technische gebouwinstallaties. De documentatie vermeldt een klepmaat tot ca. 0.4 m². Montage op de as gebeurt met een universele klem.

Belangrijkste kenmerken en parameters

  • Motorkoppel: 2 Nm.
  • Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
  • Besturing: Open/Dicht, 3-punts.
  • Looptijd van de motor: 35 s / 90°.
  • Draaihoek: max. 95°, met verstelbare mechanische begrenzers aan beide zijden.
  • De bewegingsrichting wordt gekozen met schakelaar 0 (linksom draaien) / 1 (rechtsom draaien).
  • Handmatige bediening met drukknop en vergrendelingsmogelijkheid; mechanische standaanwijzer.
  • Mechanische aansluiting: universele asbevestiging 6...20 mm.
  • Aansluiting voor voeding en besturing: kabel 1 m, 3x 0.75 mm².
  • Opgenomen vermogen tijdens beweging: 2 W; in ruststand: 0.5 W; dimensioneringsvermogen voor kabelkeuze: 4 VA.
  • IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: II, versterkte isolatie.
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    TMC230A
  • ean13
    7630498115721

  • AC/DC-spanning
    AC 100...240 V
  • Opgenomen vermogen (in bedrijf)
    2 W
  • Opgenomen vermogen (vasthouden)
    0.5 W
  • Nominaal vermogen
    4 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 3x 0.75 mm²
  • Regeltype
    Open/dicht, 3-punts
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    35 s / 90°
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    2 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar: 0 (draaiing naar links) / 1 (draaiing naar rechts)
  • Draaihoek
    95°
  • Mechanische aansluiting
    Universele klem 6...20 mm

Techniczna karta katalogowa

Downloaden (1.39MB)

Instrukcja montażu

Downloaden (507.4KB)

EU Declaration of Conformity – TMC230A

Downloaden (32.74KB)

Environmental Declaration – TM..

Downloaden (72.21KB)
