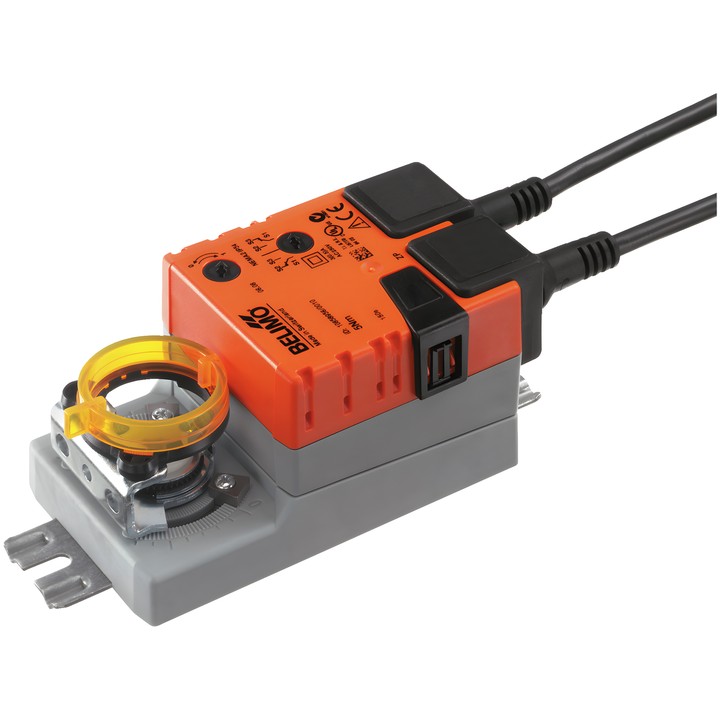

Belimo TMC230A-S-F - klepaandrijving

Belimo TMC230A-S-F - klepaandrijving

Belimo
zł 1.060,26
Inclusief belasting
zł 862,00 excl. btw.

Belimo TMC230A-S-F-klepaandrijving met een koppel van 2 Nm en voeding AC 100...240 V. Ondersteunt Dicht/Open- en 3-puntsregeling; de looptijd bedraagt 35 s / 90°.

Uitgerust met een geïntegreerde hulpcontactschakelaar 1x SPDT, een mechanische aansluiting van 8x8 mm en handmatige bediening met drukknop en vergrendelingsmogelijkheid.

Product niet beschikbaar
Delen

Houd mij op de hoogte van beschikbaarheid

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo TMC230A-S-F-klepaandrijving

Aandrijving voor het regelen van kleppen in technische gebouwinstallaties. Volgens het technische gegevensblad kan deze luchtkleppen met een oppervlak tot ca. 0.4 m² bedienen.

Belangrijkste kenmerken

  • Koppel: 2 Nm; nominale spanning: AC 100...240 V, 50/60 Hz.
  • Regeling: Dicht/Open, 3-punts; looptijd van de motor: 35 s / 90°.
  • Geïntegreerde hulpcontactschakelaar: 1x SPDT, instelbaar binnen 0...100%.
  • Draaihoek: max. 95°, aan beide zijden te begrenzen met mechanische eindstops.
  • Bewegingsrichting te kiezen met schakelaar: 0 (draait naar links) / 1 (draait naar rechts).
  • Handmatige bediening met drukknop en vergrendelingsmogelijkheid; mechanische standaanwijzer.
  • Mechanische aansluiting: vormgesloten verbinding 8x8 mm.
  • Aansluiting voor voeding en regeling en aansluiting van de hulpcontactschakelaar: elk met een kabel van 1 m, 3x 0.75 mm².
  • Opgenomen vermogen tijdens beweging: 2 W; in ruststand: 0.5 W; dimensioneringsvermogen voor kabelkeuze: 4 VA.
  • IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: II, dubbele isolatie; omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    TMC230A-S-F

  • AC/DC-spanning
    AC 100...240 V
  • Aansluiting hulpcontact
    Kabel 1 m, 3x 0.75 mm²
  • Opgenomen vermogen (in bedrijf)
    2 W
  • Opgenomen vermogen (vasthouden)
    0.5 W
  • Nominaal vermogen
    4 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 3x 0.75 mm²
  • Regeltype
    Open/dicht, 3-punts
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    35 s / 90°
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Hulpcontacten
    1x SPDT
  • Draaimoment
    2 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar: 0 (draaiing naar links) / 1 (draaiing naar rechts)
  • Draaihoek
    95°
  • Mechanische aansluiting
    Vormgesloten verbinding 8x8 mm
