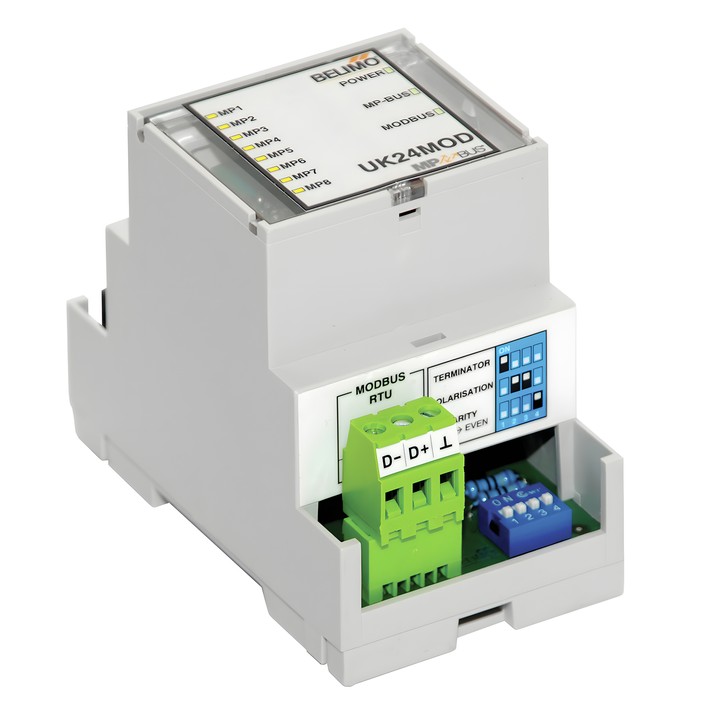

Belimo UK24MOD - MP-gateway naar Modbus RTU

Belimo UK24MOD-gateway

UK24MOD biedt via Modbus RTU-registers toegang tot de besturing van aandrijvingen die op MP-Bus zijn aangesloten en tot hun bedrijfsstatus. De toewijzing van apparaten op het MP-Bus-netwerk wordt automatisch gedetecteerd en voortdurend bijgewerkt.

Belangrijkste kenmerken

• MP-Bus / Modbus RTU (RS-485)-interface; maximaal 8 MP/MPL/MFT(2)- of BF-TopLine-aandrijvingen.
• Nominale voeding: AC 24V, 50/60 Hz / DC 24V; voedingsbereik: AC / DC 21.6…26.4 V.
• Communicatie met aandrijvingen: Belimo MP-Bus, Client-Server, 1200 Bd.
• Modbus RTU: ondersteunde functies 3 en 6; snelheden 9'600, 19'200, 38'400, 76'800 Bd.
• Modbus-adres: 1–247; pariteit NONE (1, 8, N, 2) of EVEN (1, 8, E, 1), ingesteld met DIP-schakelaars.
• Antwoordvertraging: 2…100 ms, ingesteld via een register; terminatie 150 Ω en polarisatie 680 Ω ingesteld met DIP-schakelaars.
• Steekbare schroefaansluitingen voor voeding, MP-Bus en Modbus RTU; RJ12-aansluiting voor het aansluiten van Belimo Assistant 2.
• Montage in een schakelkast op een rail van 35 mm; beschermingsgraad IP20; omgevingstemperatuur 0…+40° C.

Op elke MP/MFT(2)-aandrijving kan één sensor worden aangesloten: een passieve weerstandssensor PT1000, NI1000 of NTC, een actieve sensor met DC 0…10 V-uitgang of een schakelcontact. MPL-aandrijvingen hebben geen sensoringang.
