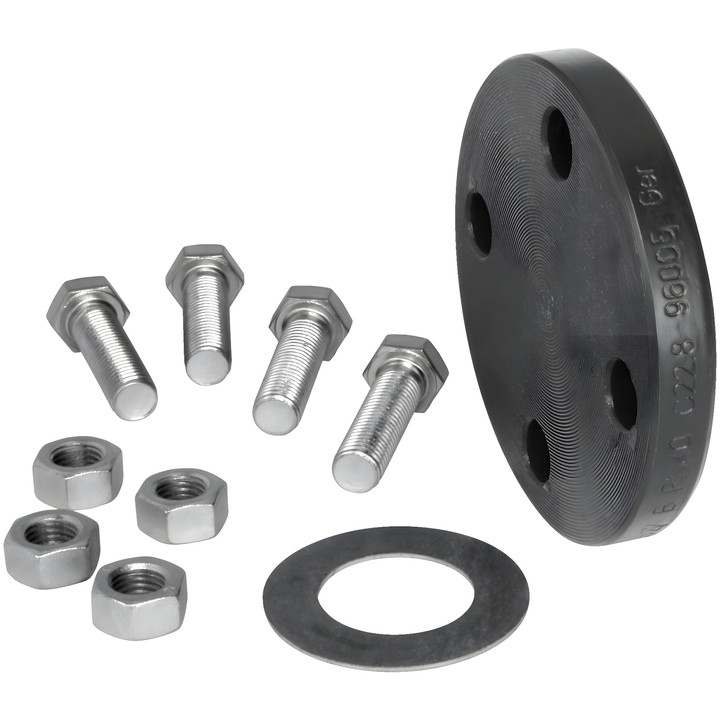

Belimo ZH780 - PN 16 DN 80 flensblindplaat

Belimo ZH780 – PN 16-flensblindplaat

Blindplaat voor een DN 80-globeklep, bedoeld om de klep om te bouwen tot een 2-wegklep.

Belangrijkste kenmerken

• Type: ZH780; maat: DN 80; PN 16.
• Geschikt voor de kleppen H779N/H780N.
• Flens van staal, geschilderd in RAL5002.
• 8 boutgaten; aanduiding van de gaten in de maattabel: 8 x 18.
• Afmetingen volgens de aanduidingen op de tekening van de fabrikant: C 20 mm, K 160 mm, D 200 mm.
• Gewicht: 5.6 kg.
• Leveringsomvang: flensblindplaat, Sk-bouten met moeren en pakking.

Dit accessoire is bedoeld voor stationaire verwarmings-, ventilatie- en airconditioningsystemen. De installatie mag uitsluitend door gekwalificeerde vakmensen worden uitgevoerd.
